Перепрограммируемая постоянная память

Перепрограммируемая постоянная память

В состав внутренней памяти входят оперативная память, кэш-память и специальная память.

1. Оперативная память

Оперативная память используется только для временного хранения данных и программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой — это означает, что каждый байт памяти имеет свой индивидуальный адрес.

Объем ОЗУ обычно составляет от 32 до 512 Мбайт. Для несложных административных задач бывает достаточно и 32 Мбайт ОЗУ, но сложные задачи компьютерного дизайна могут потребовать от 512 Мбайт до 2 Гбайт ОЗУ.

Обычно ОЗУ исполняется из интегральных микросхем памяти SDRAM (синхронное динамическое ОЗУ). Каждый информационный бит в SDRAM запоминается в виде электрического заряда крохотного конденсатора, образованного в структуре полупроводникового кристалла. Из-за токов утечки такие конденсаторы быстро разряжаются, и их периодически (примерно каждые 2 миллисекунды) подзаряжают специальные устройства. Этот процесс называется регенерацией памяти (Refresh Memory). Микросхемы SDRAM имеют ёмкость 16 — 256 Мбит и более. Они устанавливаются в корпуса и собираются в модули памяти.

Большинство современных компьютеров комплектуются модулями типа DIMM (Dual-In-line Memory Module — модуль памяти с двухрядным расположением микросхем). В компьютерных системах на самых современных процессорах используются высокоскоростные модули Rambus DRAM (RIMM) и DDR DRAM.

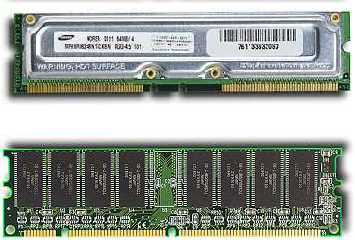

Рис. 2.6. Микросхемы памяти RIMM (сверху) и DIMM (снизу)

Модули памяти характеризуются такими параметрами, как объем —(16, 32, 64, 128, 256 или 512 Мбайт), число микросхем, паспортная частота(100 или 133 МГц), время доступа к данным (6 или 7 наносекунд) и число контактов (72, 168 или 184). В 2001 г. начинается выпуск модулей памяти на 1 Гбайт и опытных образцов модулей на 2 Гбайта.

2. Кэш-память

Кэш-памятью управляет специальное устройство — контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память. При этом возможны как «попадания», так и «промахи». В случае попадания, то есть, если в кэш подкачаны нужные данные, извлечение их из памяти происходит без задержки. Если же требуемая информация в кэше отсутствует, то процессор считывает её непосредственно из оперативной памяти. Соотношение числа попаданий и промахов определяет эффективность кэширования.

Кэш-память реализуется на микросхемах статической памяти SRAM (Static RAM), более быстродействующих, дорогих и малоёмких, чем DRAM (SDRAM). Современные микропроцессоры имеют встроенную кэш-память, так называемый кэш первого уровня размером 8, 16 или 32 Кбайт. Кроме того, на системной плате компьютера может быть установлен кэш второго уровня ёмкостью 256, 512 Кбайт и выше.

3. Специальная память

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Прежде всего в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой строны — важный модуль любой операционной системы.

Разновидность постоянного ЗУ — CMOS RAM.

Интегральные схемы BIOS и CMOS

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up — устанавливать, читается «сетап»).

Для хранения графической информации используется видеопамять.

Перепрограммируемая постоянная память

Одним из основных элементов компьютера, позволяющим ему нормально функционировать, является память.

Внутренняя память компьютера – это место хранения информации, с которой он работает. Внутренняя память компьютера является временным рабочим пространством; в отличие от нее внешняя память предназначена для долговременного хранения информации. Информация во внутренней памяти не сохраняется при выключении питания.

Память компьютера организована в виде множества ячеек, в которых могут храниться значения; каждая ячейка обозначается адресом. Размеры этих ячеек и, собственно, типы значений, которые могут в них храниться, отличаются у разных компьютеров. Некоторые старые компьютеры имели очень большой размер ячейки, иногда до 64 бит в каждой ячейке. Эти большие ячейки назывались «словами».

Оперативная память, или оперативка – это один из главных элементов компьютера. «Оперативная» память потому, что очень быстро работает и позволяет процессору практически без какого-либо заметного ожидания читать информацию из памяти. Содержащиеся в оперативной памяти данные сохранены и доступны только тогда, когда компьютер включен. При выключении компьютера содержимое стирается из оперативной памяти, поэтому перед выключением компа все данные нужно сохранить. От объема оперативной памяти (кстати, еще ее называют ОЗУ – оперативное запоминающее устройство) зависит количество задач, которые одновременно может выполнять компьютер.

Устройства оперативной памяти иногда называют запоминающими устройствами с произвольным доступом. Это означает, что обращение к данным, хранящимся в оперативной памяти, не зависит от порядка их расположения в ней. Когда говорят о памяти компьютера, обычно подразумевают оперативную память, прежде всего микросхемы памяти или модули, в которых хранятся активные программы и данные, используемые процессором.

За несколько лет определение RAM (Random Access Memory) превратилось из обычной аббревиатуры в термин, обозначающий основное рабочее пространство памяти, создаваемое микросхемами динамической оперативной памяти (Dynamic RAM – DRAM) и используемое процессором для выполнения программ. Одним из свойств микросхем DRAM (и, следовательно, оперативной памяти в целом) является динамическое хранение данных, что означает, во-первых, возможность многократной записи информации в оперативную память, а во-вторых, необходимость постоянного обновления данных (т.е., в сущности, их перезапись) примерно каждые 15 мс (миллисекунд). Также существует так называемая статическая оперативная память (Static RAM – SRAM), не требующая постоянного обновления данных.

Термин «оперативная память» часто обозначает не только микросхемы, которые составляют устройства памяти в системе, но включает и такие понятия, как логическое отображение и размещение. Логическое отображение – это способ представления адресов памяти на фактически установленных микросхемах. Размещение – это расположение информации (данных и команд) определенного типа

В большинстве систем оперативной памяти современных ПК используется динамическая оперативная память (Dynamic RAM – DRAM). Основное преимущество памяти этого типа состоит в том, что ее ячейки упакованы очень плотно, т.е. в небольшую микросхему можно упаковать много битов, а значит, на их основе можно построить память большой емкости.

Ячейки памяти в микросхеме DRAM – это крошечные конденсаторы, которые удерживают заряды. Именно так (наличием или отсутствием зарядов) и кодируются биты. Проблемы, связанные с памятью этого типа, вызваны тем, что она динамическая, т.е. должна постоянно регенерироваться, так как в противном случае электрические заряды в конденсаторах памяти будут “стекать” и данные будут потеряны. Регенерация происходит, когда контроллер памяти системы берет крошечный перерыв и обращается ко всем строкам данных в микросхемах памяти. Большинство систем имеют контроллер памяти (обычно встраиваемый в набор микросхем системной платы), который настроен на соответствующую промышленным стандартам частоту регенерации, равную, например, 15 мкс. Ко всем строкам данных обращение осуществляется по прохождении 128 специальных циклов регенерации. Это означает, что каждые 1,92 мс (128×15 мкс) прочитываются все строки в памяти для обеспечения регенерации данных.

Регенерация памяти, к сожалению, отнимает время у процессора: каждый цикл регенерации по длительности занимает несколько циклов центрального процессора. В старых компьютерах циклы регенерации могли занимать до 10% (или больше) процессорного времени, но в современных системах, работающих на частотах, равных сотням мегагерц, расходы на регенерацию составляют 1% (или меньше) процессорного времени. Некоторые системы позволяют изменить параметры регенерации с помощью программы установки параметров CMOS, но увеличение времени между циклами регенерации может привести к тому, что в некоторых ячейках памяти заряд “стечет”, а это вызовет сбои памяти. В большинстве случаев надежнее придерживаться рекомендуемой или заданной по умолчанию частоты регенерации. Поскольку затраты на регенерацию в современных компьютерах составляют менее 1%, изменение частоты регенерации оказывает незначительное влияние на характеристики компьютера. Одним из наиболее приемлемых вариантов является использование для синхронизации памяти значений по умолчанию или автоматических настроек, заданных с помощью Setup BIOS. Большинство современных систем не позволяют изменять заданную синхронизацию памяти, постоянно используя автоматически установленные параметры. При автоматической установке системная плата считывает параметры синхронизации из системы определения последовательности в ПЗУ (serial presence detect – SPD) и устанавливает частоту периодической подачи импульсов в соответствии с полученными данными.

Читать еще:  Язык программирования паскаль обучение

В устройствах DRAM для хранения одного бита используется только один транзистор и пара конденсаторов, поэтому они более вместительны, чем микросхемы других типов памяти. В настоящее время имеются микросхемы динамической оперативной памяти емкостью 16 Гбайт и больше. Это означает, что подобные микросхемы содержат миллиарды транзисторов. В микросхеме памяти все транзисторы и конденсаторы размещаются последователь но, обычно в узлах квадратной решетки, в виде очень простых, периодически повторяющихся структур.

Транзистор для каждого одноразрядного регистра DRAM используется для чтения состояния смежного конденсатора. Если конденсатор заряжен, в ячейке записана 1; если заряда нет – записан 0. Заряды в крошечных конденсаторах все время стекают, вот почему память должна постоянно регенерироваться. Даже мгновенное прерывание подачи питания или какой-нибудь сбой в циклах регенерации приведет к потере заряда в ячейке DRAM, а следовательно, и к потере данных. В работающей системе подобное приводит к появлению “синего” экрана, глобальным отказам системы защиты, повреждению файлов или к полному отказу системы.

Динамическая оперативная память используется в персональных компьютерах; поскольку она недорогая, микросхемы могут быть плотно упакованы, а это означает, что запоминающее устройство большой емкости может занимать небольшое пространство. К сожалению, память этого типа не отличается высоким быстродействием, обычно она намного “медленнее” процессора. Поэтому существует множество различных типов организации DRAM, позволяющих улучшить эту характеристику

Кэш (англ. cache) или сверхоперативная память – очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации.

Кэш-памятью управляет специальное устройство – контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память. При этом возможны как «попадания», так и «промахи». В случае попадания, то есть, если в кэш подкачаны нужные данные, извлечение их из памяти происходит без задержки. Если же требуемая информация в кэше отсутствует, то процессор считывает её непосредственно из оперативной памяти. Соотношение числа попаданий и промахов определяет эффективность кэширования.

Кэш-память реализуется на микросхемах статической памяти SRAM (Static RAM), более быстродействующих, дорогих и малоёмких, чем DRAM. Современные микропроцессоры имеют встроенную кэш-память, так называемый кэш первого уровня размером до 384 Кбайт. Кроме того, на системной плате компьютера может быть установлен кэш второго уровня ёмкостью до 12 Мб.

Память типа ROM (ПЗУ)

В памяти типа ROM (Read Only Memory) или ПЗУ (постоянное запоминающее устройство), данные можно только хранить, изменять их нельзя. Именно поэтому такая память используется только для чтения данных. ROM также часто называется энергонезависимой памятью, потому что любые данные, записанные в нее, сохраняются при выключении питания. Поэтому в ROM помещаются команды запуска ПК, т.е. программное обеспечение, которое загружает систему.

ROM и оперативная память – не противоположные понятия. Часть адресного пространства оперативной памяти отводится хранения программного обеспечения, которое позволяет загрузить операционную систему.

Перепрограммируемая постоянная память (Flash Memory) – энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

В настоящее время в большинстве систем используется одна из форм Flash-памяти, которая называется электрически стираемой программируемой постоянной памятью (Electrically Erasable Programmable Readonly Memory – EEPROM). Flash-память является по-настоящему энергонезависимой и перезаписываемой, она позволяет пользователям легко модифицировать ROM, программно-аппаратные средства системных плат и других компонентов (таких, как видеоадаптеры, платы SCSI, периферийные устройства и т.п.).

Важнейшая микросхема постоянной или Flash-памяти – модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой стороны – важный модуль любой операционной системы.

BIOS (Basic Input/Output System – базовая система ввода-вывода) – совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память.

Основной код BIOS содержится в микросхеме ROM на системной плате, но на платах адаптеров также имеются аналогичные микросхемы. Они содержат вспомогательные подпрограммы BIOS и драйверы, необходимые для конкретной платы, особенно для тех плат, которые должны быть активизированы на раннем этапе начальной загрузки, например видеоадаптер. Платы, не нуждающиеся в драйверах на раннем этапе начальной загрузки, обычно не имеют ROM, потому что их драйверы могут быть загружены с жесткого диска позже – в процессе начальной загрузки.

Дни старого доброго BIOS сочтены. UEFI (Unified Extensible Firmware Interface) представляет собой более мощную версию, которая лучше соответствует требованиям современного разнообразного «железа». По своей сути, UEFI является интерфейсом, который отвечает за предзагрузочное окружение операционной системы. Первую реализацию UEFI – EFI представила компания Intel в 2003 году.

CMOS RAM – это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.

Перепрограммируемая постоянная память

Внутренняя память компьютера

Так как компьютер моделирует все информационные функции человека, то он должен иметь память для хранения информации. Память в компьютере используется нескольких типов,отличающихся по своему функциональному назначению. Рассмотрим память компьютера, которая по отношению к процессору является внутренней. Она является обязательной частью любого компьютера и располагается на материнской плате.

Внутренняя память компьютера различается по типам.

В состав внутренней памяти входят оперативная память, кэш-память и специальная память.

1. Оперативное запоминающее устройство ОЗУ — это энергозависимый вид памяти компьютера, предназначеный для хранения информации.

Оперативная память (RAM — Random Access Memory) изготавливается в виде модулей памяти. Модули памяти представляют собой пластины с рядами контактов, на которых размещаются БИС ( большие интегральные схемы) памяти.

Модули памяти могут различаться по размеру и количеству контактов, быстродействию, информационной емкости.

Объем (информационная емкость) оперативной памяти зависит от количества разрядов, отведенных под адрес. Объем оперативной памяти увеличивается из поколения в поколение. В современных компьютерах он составляет от 512 Мбайт до 4 Гигабайт .

Важнейшей характеристикой модулей ОЗУ является быстродействие, которое зависит от максимально возможной частоты операций записи или считывания информации из ячеек памяти.

Работа компьютера с пользовательскими программами начинается после того как данные будут считаны из внешней памяти в ОЗУ. ОЗУ работает синхронно с центральным процессором и имеет малое время доступа. Оперативная память сохраняет данные только при включенном питании. Отключение питания приводит к необратимой потере данных, поэтому пользователю, работающему с большими массивами данных в течение длительного времени, рекомендуют периодически сохранять промежуточные результаты на внешнем носителе.

2. Кэш-память — очень быстрое запоминающее устройство небольшого объема, которое
используется при обмене данными между процессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

Кэш-памятью управляет специальный контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память.

Существуют два типа кэш-памяти: внутренняя (от 8 до 64 Кбайт) — размещается внутри процессора и внешняя (от 256 Кбайт до 1 Мбайт) устанавливается на системной плате.

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память
CMOS RAM
, питаемая от батарейки, видеопамять и некоторые другие виды
памяти.

Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения.
Содержание памяти специальным образом «зашивается” в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.
Прежде всего в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой,принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

Читать еще:  Mod в программировании это

Важнейшая микросхема перепрограммируемой постоянной или Flash-памятимодуль BIOS.

CMOS RAMэто память с невысоким быстродействием и минимальным
энергопотреблением от батарейки. Используется для хранения информации о
конфигурации и составе оборудования компьютера, а также о режимах его работы.

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Setup — устанавливать, читается «сетап»).

Глава 1. Компьютер. Программное и аппаратное обеспечение

Системный блок компьютера. Оперативная память: тип, частота, и информационная емкость

Внутренняя память

Постоянная память (ПЗУ, ROM ) — неизменяемая память, поставляемая вместе с компьютером, в которой хранятся программы, тестирующие компьютер сразу после его включения и загружающие операционную систему.

Кэш-память — (англ. cache), или сверхоперативная память. Кэш-память реализуется на микросхемах статической памяти SRAM.

Специальная память — к устройствам специальной памяти относятся перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Внешняя память

Предназначена для переноса и хранения информации. Это могут быть дискеты, лазерные диски, магнитооптические диски, винчестеры и другие устройства, выполняющие данные функции.

Внутренняя (основная) память

В состав внутренней памяти входят оперативная память, постоянная память, кэш-память и специальная память.

Оперативная память

Оперативная память (ОЗУ, англ. RAM, Random Access Memory — память с произвольным доступом) — это оперативное (быстрое) запоминающее устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

Оперативная память используется только для временного хранения данных и программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой — это означает, что каждый байт памяти имеет свой индивидуальный адрес.

Как работает ОЗУ?

Оперативная память состоит из ячеек , в каждой из них может храниться 1 байт информации , т.е. двоичного кода (т.е. цепочку из восьми символов»1″ или «0») и имеет адрес (т.е. порядковый номер, записанный в 16-ричном коде). Их также называют адресными ячейками.

Когда компьютер отправляет данные на хранение в оперативную память, он запоминает адреса, в которые эти данные помещены. Обращаясь к информационной ячейке, компьютер находит в ней байт данных.
Адресная ячейка оперативной памяти хранит один байт, а поскольку байт состоит из 8 битов, то в ней есть 8 битовых ячеек. Каждая такая ячейка микросхемы оперативной памяти хранит электрический заряд.
Заряды в ячейках не могут храниться долго — они «стекают». За несколько десятых долей секунды заряд в ячейки уменьшается до утраты данных.
Чтобы такого не случилось, компьютер «повторяет» информацию в каждой ячейке (подзаряжает). Это называется регенерацией оперативной памяти. Это происходит так быстро, что мы не замечаем этого, но стоит на мгновенье отключить питание, стирается вся оперативная память и происходит «сброс» компьютера.

Объем ОЗУ обычно составляет от 32 до 1024 Мбайт. В настоящее время появились ОЗУ до 2 Гбайт. Для несложных административных задач бывает достаточно и 32 Мбайт ОЗУ, но сложные задачи компьютерного дизайна могут потребовать от 512 Мбайт до 2 Гбайт ОЗУ.

Обычно ОЗУ исполняется на интегральных микросхемах памяти SDRAM (синхронное динамическое ОЗУ). Каждый информационный бит в SDRAM запоминается в виде электрического заряда крохотного конденсатора, образованного в структуре полупроводникового кристалла. Из-за токов утечки такие конденсаторы быстро разряжаются, и их периодически (примерно каждые 2 миллисекунды) подзаряжают специальные устройства. Этот процесс, как уже было сказано, называется регенерацией памяти (Refresh Memory). Микросхемы SDRAM имеют ёмкость 16 — 256 Мбит и более. Они устанавливаются в корпуса и собираются в модули памяти.

Модули памяти могут различаться между собой по размеру и количеству контактов ( DIMM , RIMM , DDR — см. рис. 1), быстродействию, информационной емкости и так далее.

Большинство современных компьютеров комплектуются модулями типа DIMM (Dual-In-line Memory Module — модуль памяти с двухрядным расположением микросхем). В компьютерных системах на самых современных процессорах используются высокоскоростные модули Rambus DRAM (RIMM) и DDR DRAM.

DIMM

RIMM

DDR

Важнейшей характеристикой модулей оперативной памяти является быстродействие или паспортная частота (100, 133, 333, 400 или 800 МГц) , которая зависит от максимально возможной частоты операций записи или считывания информации из ячеек памяти. Современные модули памяти обеспечивают частоту до 800 МГц.

Модули памяти характеризуются так же такими параметрами, как информационная емкость или информационный объем. Объем памяти измеряется в байтах (количество ячеек в памяти совпадает с количеством байт) — 16, 32, 64, 128, 256, 512 или 1024 Мбайт .

Так же память характеризуется число микросхем , время доступа к данным (6 или 7 наносекунд) и число контактов (72, 168 или 184).

В персональных компьютерах объем адресуемой памяти и величина фактически установленной оперативной памяти практически всегда различаются. Хотя объем адресуемой памяти может достигать 64 Гбайт, величина фактически установленной оперативной памяти может быть значительно меньше, например, «всего» 64 Мбайт.

Оперативная память — временная, т. е. данные в ней хранятся только до выключения ПК. Для долговременного хранения информации служат дискеты, винчестеры, компакт-диски и т. п. Конструктивно элементы памяти выполнены в виде модулей, так что при желании можно сравнительно просто заменить их или установить дополнительные и тем самым изменить объем общей оперативной памяти компьютера.

Кэш-память

Кэш (англ. cache), или сверхоперативная память — очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

Кэш-памятью управляет специальное устройство — контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память. При этом возможны как «попадания», так и «промахи». В случае попадания, то есть, если в кэш подкачаны нужные данные, извлечение их из памяти происходит без задержки. Если же требуемая информация в кэше отсутствует, то процессор считывает её непосредственно из оперативной памяти. Соотношение числа попаданий и промахов определяет эффективность кэширования.

Кэш-память реализуется на микросхемах статической памяти SRAM (Static RAM), более быстродействующих, дорогих и малоёмких, чем DRAM (SDRAM). Современные микропроцессоры имеют встроенную кэш-память, так называемый кэш первого уровня размером 8, 16, 32 или 64 Кбайт. Кроме того, на системной плате компьютера может быть установлен кэш второго уровня ёмкостью 256, 512, 1024 Кбайт и выше.

Постоянная память (ПЗУ)

Существует два типа памяти — память с произвольным доступом (RAM или random access memory). Это оперативная память. Ее мы только что рассмотрели, но помимо нее существует другой вид внутренней памяти — память, доступная только на чтение (ROM или read only memory). Это и есть постоянная память, или как по-другому ее называют постоянное запоминающее устройство (ПЗУ).

Память, доступная только на чтение используется для постоянного размещения определенных программ (например, программы начальной загрузки ЭВМ). В процессе работы компьютера содержимое этой памяти не может быть изменено.

Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом «зашивается» в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

ПЗУ является энергонезависимым.

В ПЗУ находятся:

  • Программа управления работой самого процессора;
  • Программы управления дисплеем, клавиатурой, принтером, внешней памятью;
  • Программы запуска и остановки ЭВМ;
  • Программы тестирования устройств, проверяющие при каждом включении компьютера правильность работы его блоков;
  • Информация о том, где на диске находится операционная система.

Отличия ОЗУ и ПЗУ :

  • В ОЗУ процессор записывает информацию и считывает. При выключении компьютера информация в ОЗУ стирается.
  • В ПЗУ процессор не может записывать информацию. ПЗУ предназначено только для чтения информации, записанной на заводе-изготовителе. При выключении компьютера информация сохраняется.
Читать еще:  Как запустить ноутбук в безопасном

Специальная постоянная память

Перепрограммируемая постоянная память (Flash Memory) — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

К устройствам специальной памяти относятся перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Перепрограммируемая постоянная память (Flash Memory) — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой стороны — важный модуль любой операционной системы.

BIOS (Basic Input/Output System — базовая система ввода-вывода) — совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память

Разновидность постоянного ЗУ — CMOS RAM.

CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.

Рис 2. Микросхемы BIOS и CMOS

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up — устанавливать, читается «сетап»).

К устройствам специальной памяти относят видеопамять. Видеопамять используется для хранения графической информации. Видеопамять содержит данные, соответствующие текущему изображению на экране.

Видеопамять (VRAM) — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.

Объем VRAM обычно составляет от 16 до 512 Мбайт.

Лекция 7. Память


7.1. Как устроена память

Память компьютера построена из двоичных запоминающих элементов — битов, объединенных в группы по 8 битов, которые называются байтами. (Единицы измерения памяти совпадают с единицами измерения информации). Все байты пронумерованы. Номер байта называется его адресом.

Байты могут объединяться в ячейки, которые называются также словами. Для каждого компьютера характерна определенная длина слова — два, четыре или восемь байтов. Это не исключает использования ячеек памяти другой длины (например, полуслово, двойное слово). Как правило, в одном машинном слове может быть представлено либо одно целое число, либо одна команда. Однако, допускаются переменные форматы представления информации. Разбиение памяти на слова для четырехбайтовых компьютеров представлено в таблице:

Широко используются и более крупные производные единицы объема памяти: Килобайт, Мегабайт, Гигабайт, а также, в последнее время, Терабайт и Петабайт.

Современные компьютеры имеют много разнообразных запоминающих устройств, которые сильно отличаются между собой по назначению, временным характеристикам, объёму хранимой информации и стоимости хранения одинакового объёма информации. Различают два основных вида памяти — внутреннюю и внешнюю.

7.2. Какие устройства образуют внутреннюю память

В состав внутренней памяти входят оперативная память, кэш-память и специальная память.

1. Оперативная память

Оперативная память используется только для временного хранения данных и программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой — это означает, что каждый байт памяти имеет свой индивидуальный адрес.

Объем ОЗУ обычно составляет от 32 до 512 Мбайт. Для несложных административных задач бывает достаточно и 32 Мбайт ОЗУ, но сложные задачи компьютерного дизайна могут потребовать от 512 Мбайт до 2 Гбайт ОЗУ.

Обычно ОЗУ исполняется из интегральных микросхем памяти SDRAM (синхронное динамическое ОЗУ). Каждый информационный бит в SDRAM запоминается в виде электрического заряда крохотного конденсатора, образованного в структуре полупроводникового кристалла. Из-за токов утечки такие конденсаторы быстро разряжаются, и их периодически (примерно каждые 2 миллисекунды) подзаряжают специальные устройства. Этот процесс называется регенерацией памяти (Refresh Memory). Микросхемы SDRAM имеют ёмкость 16 — 256 Мбит и более. Они устанавливаются в корпуса и собираются в модули памяти.

Большинство современных компьютеров комплектуются модулями типа DIMM (Dual-In-line Memory Module — модуль памяти с двухрядным расположением микросхем). В компьютерных системах на самых современных процессорах используются высокоскоростные модули Rambus DRAM (RIMM) и DDR DRAM.

Рис. 7.1. Микросхемы памяти RIMM (сверху) и DIMM (снизу)

Модули памяти характеризуются такими параметрами, как объем —(16, 32, 64, 128, 256 или 512 Мбайт), число микросхем, паспортная частота(100 или 133 МГц), время доступа к данным (6 или 7 наносекунд) и число контактов (72, 168 или 184). В 2001 г. начинается выпуск модулей памяти на 1 Гбайт и опытных образцов модулей на 2 Гбайта.

2. Кэш-память

Кэш-памятью управляет специальное устройство — контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память. При этом возможны как «попадания», так и «промахи». В случае попадания, то есть, если в кэш подкачаны нужные данные, извлечение их из памяти происходит без задержки. Если же требуемая информация в кэше отсутствует, то процессор считывает её непосредственно из оперативной памяти. Соотношение числа попаданий и промахов определяет эффективность кэширования.

Кэш-память реализуется на микросхемах статической памяти SRAM (Static RAM), более быстродействующих, дорогих и малоёмких, чем DRAM (SDRAM). Современные микропроцессоры имеют встроенную кэш-память, так называемый кэш первого уровня размером 8, 16 или 32 Кбайт. Кроме того, на системной плате компьютера может быть установлен кэш второго уровня ёмкостью 256, 512 Кбайт и выше.

3. Специальная память

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Прежде всего в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой строны — важный модуль любой операционной системы.

Разновидность постоянного ЗУ — CMOS RAM.

Интегральные схемы BIOS и CMOS

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up — устанавливать, читается «сетап»).

Для хранения графической информации используется видеопамять.

7.3. Логическая организация оперативной памяти

На современную организацию основной памяти существенное влияние оказали конструкции предыдущих моделей компьютеров.

Процессор 8088 имеет доступ всего к 1 Мбайту основной памяти (по тем временам такой объем памяти казался неисчерпаемым). Основная память имеет для ОЗУ и ПЗУ единое адресное пространство. Адресное пространство определяет максимально возможное число непосредственно адресуемых ячеек основной памяти. Первые 640 Кбайт адресного пространства называются стандартной памятью (СМА), а оставшиеся 384 Кбайта — памятью в верхних адресах (UMB или UMA). В стандартной памяти располагается выполняемая в данный момент программа, а UMB резервируется для размещения системных программ: базовой системы ввода-вывода, служебных программ, видеопамяти. Именно в области UMB располагаются адреса ПЗУ, в котором записаны программы начальной загрузки ЭВМ, драйверы и т.д. Обычно в верхней памяти остаются свободные участки, которые могут быть использованы по усмотрению разработчиков.

Когда возникла необходимость увеличения объема основной памяти, то была разработана спецификация EMS, которая позволяет через пустые участки в области UMB размером 64 Кбайта обмениваться информацией с дополнительной памятью, объемом до 32Мбайт. Процессор 286 имеет 24-разрядную адресную шину, что позволяет работать с памятью объемом 16 Мбайт. У процессоров 386, 486 и Pentium адресная шина 32-разрядная, поэтому допустимый объем памяти составляет 4 Гбайта.

При разработке компьютеров на новых процессорах необходимо было обеспечить совместимость с предыдущими моделями и в то же время использовать расширенную память свыше 1 Мбайта. Режим совместимости новых процессоров с 8088 называется обычным режимом. Второй режим, при котором эти процессоры могут обращаться к памяти свыше 1 Мбайт, называется защищенным. Для работы с расширенной памятью разработана спецификация XMS.
