Как собрать внешний жесткий диск

Как сделать внешний HDD из жёсткого диска

Хранить информацию можно не только на встроенном жёстком диске компьютера или ноутбука. Внешний накопитель даёт гораздо большие возможности. Такая память не привязана к определённому устройству и её будет несложно взять с собой. Аналогичными возможностями обладают и флеш-накопители, но объём жёсткого диска в несколько раз больше, что делает выбор такого хранилища вполне оправданным. Создать внешний накопитель довольно просто, но следует знать особенности устройства HDD.

Выбор жёсткого диска для автономного хранилища

Модернизация или поломка компьютерной техники часто приводит к появлению лишнего HDD. Замена винчестера не представляет проблем даже для рядового пользователя, ввиду простоты такой операции. В результате на руках остаётся старый жёсткий диск, которому можно легко дать новую жизнь. В зависимости от конфигурации оборудования, HDD может быть разных форматов, и важно знать их отличия при использовании в качестве внешнего носителя.

• HDD 3.5 дюйма – стандартный компьютерный винчестер. Такая модель имеет более внушительные габариты и требует подключения отдельной лини питания 12v, что вносит некоторые сложности в использование винчестера;
• HDD 2.5 дюйма – формат, предназначенный для ноутбуков и других портативных устройств. Подача питания на винчестер может осуществляться через разъём USB, что будет достаточно для его работы.

Кроме определения формата носителя, следует обратить внимание на его разъёмы. Существует устаревший тип подключения IDE и более современный SATA. При использовании винчестера со старым интерфейсом могут возникнуть проблемы ввиду необходимости установки специального конвертора. Технологию SATA поддерживают все современные устройства, и с таким HDD проблем не возникает.

После определения типа жёсткого диска можно приступать к выбору оборудования для преобразования HDD в полноценный внешний носитель. Такую задачу можно решить несколькими способами, выбор которых зависит от пользователя.

Способ 1: Внешний карман

Наиболее удобно будет приобрести специальный корпус для жёсткого диска, в который он подключается через SATA-разъём. Использование такого кейса позволит получить мобильное устройство для хранения данных, которое будет мало отличаться от неразборных внешних накопителей. Подключение HDD выполняется через штатный разъём и состоит из следующих этапов:

С помощью отвёртки разбирается корпус внешнего кейса и вынимается плата подключения контролера.

Внешний кейс может иметь дополнительные выходы eSATA, USB 2.0 или USB 3.0. Такие корпуса выпускаются для 3.5 и 2.5 дюймовых дисков, что позволит выбрать наиболее подходящую модель.

Способ 2: Док станция

Применение стационарного устройства для подключения HDD подойдёт пользователям, предпочитающим простой способ установки винчестера. Конструкция такого оборудования не предполагает разборки, но имеет более внушительные габариты. Как правило, подключение HDD в док станцию производится через специальный отсек, внизу которого находится SATA разъём. Винчестер погружается в этот отсек и небольшим усилием фиксируется в контактной группе.

Хотя применение такого внешнего диска будет не слишком удобно в плане мобильности, существуют и преимущества использования док станции:

• Простота установки жёсткого диска и его быстрая замена;
• Совместное использование нескольких HDD различных размеров;
• Наличие выходов USB 2.0, USB 3.0, eSATA, SD и других форматов;
• Использование резервного копирования и других функций.

Подключение винчестера в док станцию не сложнее установки флешки, что делает этот метод наиболее простым. Такой способ позволяет за несколько секунд сделать из жёсткого диска вешний накопитель, но приобретение док станции наиболее затратное в финансовом плане.

Способ 3: Подключение через кабель

При отсутствии требований к эстетике внешнего вида диска можно использовать соединительный кабель. Такой способ будет не очень удобен в плане мобильности, но даёт возможность получить полноценный жёсткий диск. Для реализации подобных задач потребуется кабель с USB и SATA-разъёмами. При подключении HDD таким способом не возникает проблем. Этот метод отлично подходит для тестирования жёстких дисков или как временное решение до покупки внешнего бокса.

Существует немало способов задействовать лишний жёсткий диск в качестве внешнего накопителя. Предложенные решения различаются по функциональности, цене и дизайну, причём каждый пользователь может выбрать себе наиболее подходящий тип подключения HDD. Даже самый сложный метод не займёт больше 10 минут и гарантирует результат в виде нового хранилища данных.

Как сделать внешний жесткий диск и сэкономить

Иногда объемы информации, которую вы планируете перенести с одного носителя на другой, слишком большие и обычной флэшкой тут не обойтись. Тогда на помощь придет внешний жесткий диск.

Техно 24 подготовил для вас интересный лайфхак, как получить внешний жесткий диск и сэкономить несколько сотен гривен.

Как выбрать жесткий диск?

Для начала нужно выбрать сам жесткий диск. Отметим, что мы выбирали обычный хард для ноутбука. Здесь стоит обратить внимание на производителя и объем памяти, которая вам необходим. Если с последним определиться очень легко, то с производителем придется немного помучиться.

Наиболее качественные жесткие диски производит компания Western Digital. Она является одним из лидеров на рынке HDD. Кроме того, WD имеет широкий спектр моделей, которые предназначены для разных целей. Самые популярные из них Blue, Green, Black и Red.

Blue – основные модели универсального назначения более низкой ценовой категории, подходящие для офисного сегмента использования. Среди твердотельных накопителей – накопители SATA III в форм-факторах 2.5 и M.2, с максимально возможными показателями SATA III.

Жесткие диски компании Western Digital

Green – эти модели позиционируются как «экологичные», поэтому ориентированы на обеспечение таких характеристик, как пониженное энергопотребление, сниженные уровни шума и вибрации. Обеспечение этих качеств может влиять на скорость работы, снижая общую производительность. Среди твердотельных накопителей – накопители бюджетного сегмента SATA III в форм-факторах 2.5 и M.2 с характеристиками ниже, чем максимально возможные показатели SATA III.

Black – модели предназначены для повышенных нагрузок, которые применяют для установки операционной системы, ресурсоемких игр и программ. Среди твердотельных накопителей – высокопроизводительные накопители M.2 PCI-E, которые рассчитаны на самые требовательные операции.

Red – линейка моделей, ориентированная на круглосуточную работу, например, в сетевых устройствах, в производстве этих моделей уделили больше внимания защите от перегрева, повреждений, более пониженному энергопотреблению.

HDD WD Blue работает стабильно и без лишних шумов

Нам в руки попал HDD WD Blue на 1 ТБ. Забегая вперед, можно сказать, что данный жесткий диск демонстрирует стабильную работу и низкую вибрацию и шумы во время работы (они почти не ощутимы).

Как выглядит жесткий диск с другой стороны

Кроме Western Digital производством жестких дисков занимаются такие компании, как Seagate, Toshiba, Hitachi. Они имеют харды разных объемов и ценовой категории.

Как выбрать кармашек для внешнего жесткого диска

Когда вы определились с жестким диском, наступает время выбрать кармашек для него. Здесь главный акцент на ваш вкус. Однако стоит также обратить внимание на характеристики самого жесткого диска, форм-фактор и скорость передачи данных.

Прежде всего, обращаем внимание на приставку в названии диска SATA III. SATA – это интерфейс, который обеспечивает обмен данными с накопителем информации. Поэтому кармашек следует выбирать в соответствии с тем, что у вас в описании харда, ведь он банально может не подойти.

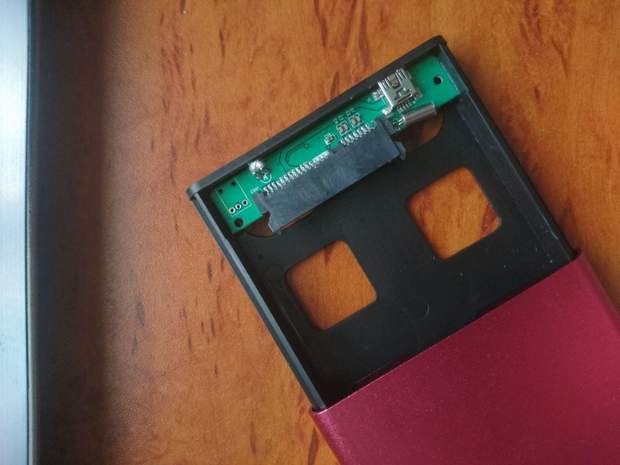

Кармашек для жесткого диска

Далее обратим внимание на форм-фактор. Если объяснить просто, то форм-фактор – это размеры самого жесткого диска. Преимущественно в характеристиках производители указывают его отдельным пунктом, однако если вы не увидели это в отдельной графе не следует паниковать. После SATA III идут «загадочные» цифры, к примеру, 2.5. Именно они и определяют форм-фактор. Здесь также стоит быть максимально точным и не мудрить, выбирая кармашек с форм-фактором 3.5, ведь он может не подойти по размеру и вам придется потратиться на еще один.

Далее выбираем скорость передачи данных. Да, иногда это на самом деле важно. Итак, если вам не принципиально сколько времени ваши файлы будут выгружаться на жесткий диск, то этот пункт можно пропустить. Если же вам необходима максимальная скорость передачи данных, обратите внимание, что написано в характеристиках кармашка после USB. Если там цифры 2.0, то новое устройство будет получать данные со стандартной скоростью. Хотите быстрее? Тогда выбирайте USB 3.0 и выше.

Для того, чтобы собрать внешний жесткий диск, его необходимо просто вставить в кармашек

Далее нам нужно собрать этот весь девайс. На самом деле с этим может справиться даже маленький ребенок, конечно, если он умеет пользоваться отверткой. Просто вставляем наш HDD в соответствующий разъем и закручиваем кармашек.

Как инициализировать жесткий диск

Потом самое интересное. Если вы приобрели новый жесткий диск, для начала вам его нужно инициализировать. Если же вы приобрели подержанный хард, то пропускайте этот пункт.

Для инициализации HDD его необходимо подключить к компьютеру. Далее необходимо зайти в настройки. Итак, рассмотрим метод инициализации для операционной системы Windows 10 и 8.1.

Нажмите кнопку «Пуск», введите diskmgmt.msc в поле «Начать поиск», щелкните правой кнопкой мыши diskmgmt.мѕсі выберите пункт «Запуск с правами администратора. При необходимости введите учетные данные для учетной записи пользователя, имеющего права администратора.

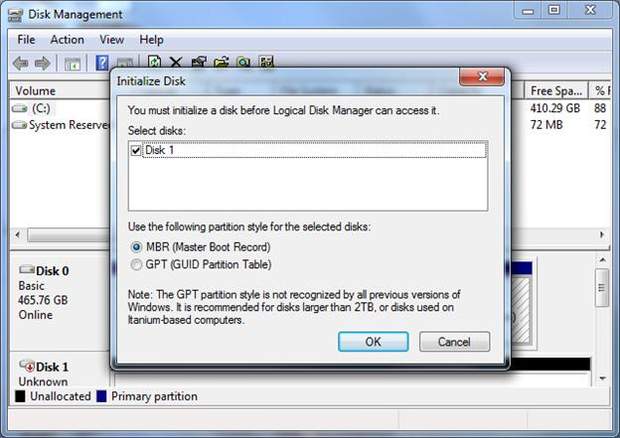

Примечание. При обнаружении системой Windows неинициализированного диска откроется такое окно.

Как инициализировать жесткий диск

В диалоговом окне Инициализации диска щелкните GPT (GUID таблицы разделов) и нажмите кнопку ОК.

Примечание. Если этот параметр выбран, этот жесткий диск не распознается старшими версиями Windows XP.

​Как инициализировать жесткий диск

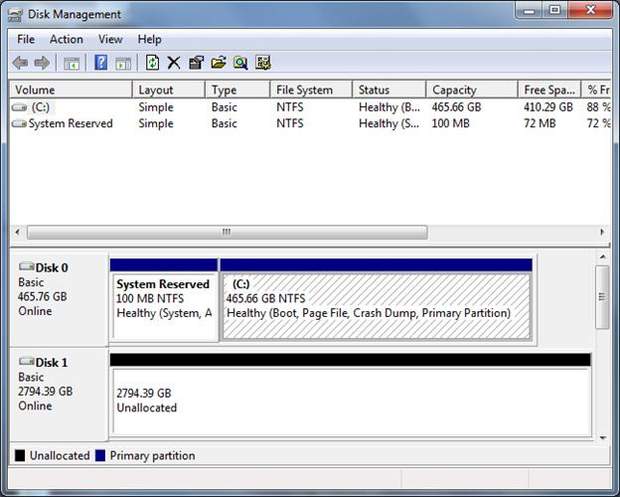

Проверьте в окне управления дисками, чтобы убедиться, что диск инициализирован. Если это так, строка состояния для этого диска в нижней части окна должна указывать диск Online.

После инициализации диска нужно создать раздел и потом отформатировать этот раздел с помощью файловой системы. Это позволит хранить данные в этот раздел. Далее вы можете выбрать название для своего диска. Вы можете назначить для него букву, или же самостоятельно придумать название. Чтобы сделать это, щелкните правой кнопкой мыши на незанятое место на правой стороне строки состояния для этого диска и нажмите кнопку «Создать простой том». Следуйте инструкциям в мастере инициализации для завершения этого процесса.

Когда HDD прошел инициализацию, то загорелся индикатор

Когда диск получил свое название, все остальные устройства будут выявлять его без проблем. Таким образом вы получаете внешний жесткий диск и в среднем экономите до 200 гривен.

Приятного пользования!

Больше новостей, касающихся событий из мира технологий, гаджетов, искусственного интеллекта, а также космоса читайте в разделе Техно

Как сделать жёсткий диск внешним USB накопителем

На сегодня стоимость USB флешек по прежнему, достаточно, высокая. И накопитель объёмом в 128 гигабайтов обойдётся пользователю, примерно, в 5000 рублей. В сравнении сказать, жёсткий диск объёмом 500 Гб (форм-фактор 2,5”) будет стоить в диапазоне 1500 – 2500 рублей! Естественно, что предпочтительной покупкой станет приобретение внешнего жёсткого диска, либо его самостоятельная комплектация…

Как собрать внешний жёсткий диск?

Выгода самостоятельной комплектации устройства – очевидна. Это не только индивидуальный подбор внешних и технических характеристик, но и возможность сэкономить, используя имеющийся жёсткий диск.

Вот и в нижеописанной ситуации, удалось обойтись «малой кровью». Имеется жёсткий диск – 320 гигабайт, изъятый из ноутбука по причине замены на устройство большего объёма. Докупаем к нему «бокс для жёстких дисков» (корпус, карман и тп.), который стоит, совсем недорого, от двухсот рублей и выше. Далее следует процесс сборки, занимающий 5 – 10 минут.

Если Вы неуверенны в успехе самостоятельного укомплектования оборудования, то стоит обратиться к специалистам. Например, поинтересоваться о возможности сборки в месте приобретения, либо довериться сервисному центру.

Этапы сборки внешнего жёсткого диска:

1. Убедитесь в комплектации, купленного оборудования (недостающая по тех.паспорту мелочь может усложнить сборку или сделать её невозможной);

2. Вооружившись фигурной отвёрткой среднего (или малого размера, зависит от модели приобретённого устройства), разбираем корпус бокса. У нас должно получиться, как минимум, две половинки (контроллер и «карман»);
3. Берём жёсткий диск, и в соответствии с контактной группой стандарта SATA, вставляем его в контроллер размещаемый в боксе (интерфейс подключения жёсткого диска должен беспрепятственно войти в разъёмы);

4. Соединив два основных элемента внешнего накопителя, погружаем жёсткий диск в «карман» бокса и фиксируем винтами (следите за количеством и качеством крепления);

5. После внешний жёсткий диск готов к эксплуатации. Хорошо, если окажется чехол для хранения устройства.


Подключение накопителя к компьютеру:

Полученный накопитель, подключаем к компьютеру по средствам USB кабеля, поставляемого в комплекте с боксом. Один конец (micro-USB) вводим в соответствующий разъём на панели бокса, а один (или два) в свободные порты USB вашего ПК;

Если жёсткий диск, используемый в накопителе, ранее был установлен в ноутбуке, как в нашем случае, то никаких дополнительных действий установка не потребует. Операционные системы семейства Windows старше версии XP – автоматически распознают контроллеры такого типа.
Если же Вы комплектовали накопитель новым жёстким диском, то потребуется, как минимум, провести форматирование (зачастую, дополнительных действий не требуется, так как заводской винчестер после подключения готов к использованию).

Большинство моделей боксов для внешних жёстких дисков оснащаются индикацией, помечаемой как «LED» (может отображать подключение – постоянным светом, либо прерывистым – чтение и запись информации).
Помимо панель бокса может иметь дополнительную функциональность. В нашем случае, это кнопочка «Backup», предназначенная для запуска резервного копирования указанных каталогов или файлов (при установленном программном обеспечении).

Вместо послесловия

Вот и всё, потребовалось не более 15 минут, чтобы приступить к копированию данных на собранный диск. Надеюсь, и Вам удалось собрать свой внешний жёсткий диск, затратив минимум времени и сил.

Как собрать внешний жесткий диск

В статье посвящённой обзору адаптера для подключения жёстких дисков к ПК через разъём USB высказал мнение, что этот адаптер штука весьма удобная. Мнения не поменял, так оно и есть. Но имеется и некоторое неудобство. Это возня с подключением. Первоначально подработал блок питания – убрал всё лишнее и установил необходимое. Стало лучше, но не до конца. По-прежнему было необходимо каждый раз размещать где-то на столе жёсткий диск, подключать к чему-то его и что-то к нему.

И тут обратил внимание на стойку для жёстких дисков из разобранного системного блока. Места аж на четыре штуки, главное как это интегрировать в имеющийся адаптер и его смежные узлы.

А взял и установил на верхнюю часть корпуса блока питания. Всё, что пришлось сделать это четыре отверстия диаметром 3 мм (разметка по размеру ширины жёсткого диска и уже имеющихся отверстий на элементах стойки).

Раз уж будут стоять жёсткие диски на своих местах, то пусть и другие элементы также займут их раз и навсегда. Для этого ввёл в конструкцию тумблер для переключения питания между винчестерами. Заодно установил светодиодную индикацию включения блока питания.

Схема установки тумблера, схему установки светодиода индикации от 220 вольт публиковали уже столько раз, что наверно хватит.

Долго раздумывал но, в конце концов, укоротил стойку. Один адаптер хорошо увяжет между собой два винчестера, один из которых IDE, а второй SATA, ибо в этом случае отпадает необходимость вообще во всяких перестановках соединений не только по питанию (для этого есть тумблер), но и по информации (разъёмы уже на своих местах). Однако оставил место (на всякий случай) для третьего жёсткого диска, а ну как потребуется.

Подписал положения тумблера, тут путаница должна быть исключена. Зафиксировать расстояние между верхними концами стойки помогли две «стяжки», они же будут исполнять роль ручек для переноски.

Винчестер IDE теперь всегда будет стоять внизу, в соответствии с положением ручки тумблера, а SATA вверху. Изначально расстановка была продиктована направлением выхода информационного разъёма SATA.

Схема подключения

Все соединения произведены согласно задуманного плана. Теперь один раз подключил сетевой провод БП и дальше только нажимай кнопку включения и щёлкой тумблером. Впрочем ошибаюсь, есть ещё разъём USB, но тут пока никаких идей нет. Вес собранного USB-флеш-накопителя с двумя винчестерами ровно 2,5 кг. Конструкция явно не карманная.

Видеоролик

Видео получилось не полное – упал фотоаппарат (груз «200» – под линолеумом пол бетонный, но благо карта памяти извлекается). Что было дальше, расскажу по снимкам, сделанным ранее при работе с другим ПК.

Через 15-20 секунд появилось данное уведомление.

Сразу за ним это. Кликнул.

Установленный на компьютере стационарный жёсткий диск был «разбит» на три: «С», «Е» и «F». Появилось ещё два: «G» и «Н». Дальше всё как обычно. Окончание работы – выполняется операция как с извлечением обычной флешки. Когда появляется сообщение о возможном удалении внешнего носителя информации можно подключить другой жёсткий диск, переключив на него питание при помощи тумблера. Или, если работа закончена, отключить питание на БП и вынуть из гнезда USB разъём. Сожалеющий, что не заказал на АлиЭкспресс сразу два адаптера (в стойке стояли бы четыре НЖМД) — Babay iz Barnaula.

Делаем из компьютерного и ноутбучного HDD внешний usb накопитель

Приветствую, дорогие друзья! Продвинутые юзеры, которые на «короткой ноге» с компьютерной техникой, любят экспериментировать. Иногда со стороны может показаться, что они страдают откровенной ерундой – например, собирают компьютер в самодельном корпусе в виде пентаграммы и вешают его на стену или пытаются разогнать не разгоняемое, погружая древнюю медленную железяку в ванну с жидким азотом.

Сегодня я расскажу, с чего все это может начаться. Итак, тема публикации – как жесткий диск сделать внешним накопителем и нужно ли это вам.

Зачем это надо

Причин, по которым может потребоваться сделать переносной хард своими руками, несколько:

• Желание сэкономить: часто покупка работоспособного стационарного винчестера в комплекте с карманом обходится дешевле, чем внешний HDD;
• В хозяйстве завалялся бесхозный хард, которому хочется найти полезное применение;
• Необходимо скопировать большой объем данных с одного компьютера на другой, но нет возможности сделать это с помощью локальной сети или интернета;
• Винчестер 3,5’’ от десктопного компьютера необходимо подключить к ноутбуку, что в большинстве случаев невозможно физически – толщина не подходит;
• Жесткий диск с важными данными требуется взять в командировку или отпуск.

Какой бы не была причина, главное то, что сделать «жирный» USB-накопитель можно быстро: при наличии опыта, процедура отнимет не больше 15 минут, включая настройку.

Сборка девайса

Перед тем как из старого харда «шаманить» новый портативный винчестер, потребуются такие компоненты:

• Непосредственно сам винчестер;
• Отвертка (обычно крестовая);
• Бокс;
• Подходящий USB-кабель.

Бокс (а также «карман» или «контроллер») – специальный девайс, адаптированный для нашей задачи. Существует два типоразмера – на 2,5 или 3,5 дюйма, под существующие типы винчестеров. Учитывайте, что при использовании некоторых моделей, из тыльной стенки винчестера необходимо открутить 4 винта, иначе он не пролезет в слот.

Как вы знаете, у современных хардов 2 разъема – питание и интерфейс данных (а если не знаете, то почитайте мою публикацию про разъемы на жестких дисках для компьютера). Как правило, карманы рассчитаны на диски SATA различных поколений. IDE-девайсы мне пока не попадались (сомневаюсь, что они в принципе еще существуют).

При монтаже винчестера его интерфейсы подключаются к соответствующим слотам на кармане, которые заключены в единый блок. К этому же блоку подключается USB кабель, передающий питание и данные от компьютера.

Большинство моделей боксов, нет необходимости разбирать: достаточно открыть крышку и поместить там винчестер. Возможно, потребуется зафиксировать хард в кармане винтами. В любом случае, при монтаже жесткого диска вы должны услышать характерный щелчок, который удостоверяет, что все подключено правильно.

Подключение и настройка

Не спешите как можно быстрее использовать получившийся гаджет: его требуется настроить. Подключив контроллер к компьютеру, сделайте следующее:

• Запустите управление дисками (наберите комбинацию Win+R и скопируйте в открывшуюся строку diskmgmt.msc;
• Найдите в списке устройств ваш, теперь уже внешний хард, кликните по нему правой кнопкой мыши и выберите создание нового тома;
• При запуске соответствующего Мастера выберите подходящие параметры тома – букву диска, количество логических разделов, их размеры и так далее.
• Завершите процедуру нажатием кнопки «Готово».

Но перед этим еще необходимо и установить следующие параметры нового накопителя;

• Файловая система – NTFS;
• Метка тома – имя, заданное вами;
• Размер кластера – по умолчанию;
• Форматирование – быстрое.

После таких манипуляций все данные с диска будут удалены. Если у вас там хранится важная информация, то вы знаете, что делать.

В качестве возможных вариантов могу порекомендовать такие модели карманов:

• Gembird EE2-U3S‑2 hdd 2.5 usb 3.0 ;
• AgeStar 3UB3O8 HDD 3.5 usb 3.0 .

Также советую почитать статью про различные способы узнать модель HDD и его объем, которую вы найдете здесь. Спасибо за внимание и до следующих встреч. Делитесь этой публикацией в соц. сетях и подписывайтесь на новостную рассылку!
