Видеокарта с видеовходом

Видеокарты с функцией приема и захвата аналогового видеосигнала (TV-IN)

В настоящее время больший интерес вызывают видеоплаты, имеющие функции приема аналогового видеосигнала (далее TV-in). И это необязательно отдельные платы типа TV-tuner, многие производители освоили выпуск современных мощных видеокарт с TV-in. На картах попроще, эти функции возложены напрямую на чипсет. В картах помощнее и более улучшенных, установлены микросхемы, специально отвечающие за функции TV-in, как правило, это либо Philips, либо Zoran, либо BT.

Есть, конечно, и видеокарты с интегрированным и ТВ-тюнером, которые сами по себе построены на мощных чипсетам (ATI All-In-Wonder Pro, например, умеет и принимать TV, и выводить на телевизор, кроме того, эта плата построена на чипсете 3D Rage Pro, который дает большую производительность в 2D и 3D графике). Но все же подавляющее количество карт имеет только возможность приема аналогового сигнала без тюнера (либо еще с функцией вывода видеосигнала на телевизор).

Таким образом, пользователь имеет возможность в окне на своем «рабочем столе» видеть сигнал либо от видеомагнитофона, либо от видеокамеры. В последнее время очень большую популярность получили видеоконференции через интернет, где как раз такая функция видеокарты очень нужна.

В этом обзоре я рассмотрел несколько современных, достаточно популярных видеокарт, которые имеют TV-in (некоторые имеют и другие функции, например, Tv-out или тюнер, но эти возможности не рассматриваются в данном обзоре).

Главной целью данного обзора является определения карты, дающей наилучшее качество получаемой «картинки», наибольшие возможности по оцифровки (капчинга) «картинки», наилучший комфорт по управлению.

Итак, стенд для испытаний:

  • Процессор: Intel Pentium II — 400 MHz
  • Системная плата: ASUS P2B-LS (чипсет i440BX)
  • Оперативная память: 128 Мбайт (6 ns, PC100 SDRAM)
  • Операционная система: MS Windows 98

Все платы были любезно представлены компанией IPLabs.

Участники испытаний:

1. Matrox Rainbow Runner Studio for Mystique

Представляет собой дочернюю плату (на фото вверху), «одевающуюся» на видеоплату Matrox Mystique (на фото внизу). Имеет кроме Tv-in еще возможности MPEG-1 декодера.

2. Matrox Rainbow Runner Studio for Millenium II

Полностью аналогична предыдущей плате, но, с учетом особенностей платы Millenium II разъем для подключения блока разветвителей типов соединений (Video in, Out, S-Video) выведен на отдельную «заглушку».

3. AverMedia TV-Phone «Телемастер»

Это отдельная PCI плата, имеющая Tv-tuner, но не являющаяся основной VGA-картой, т.е. по сути это тоже дочерняя карта. У этой платы есть еще и возможность приема FM-радиосигнала.

4. Canopus Total3D V128 AGP

Подобная карта уже рассматривалась в нашей лаборатории, но тогда была представлена еще PCI плата и функции Tv-in не рассматривались. Плата имеет также возможности по TV-out, т.е. выводу сигнала на телевизор.

5. ASUS 3DexPlorer V3000 AGP

Эта карта также ранее уже тестировалась нами. Теперь же это адаптер представляет интерес по TV-in. Плата имеет функцию TV-out.

6. ASUS V265GT/Pro PCI

Эта плата имеет, как TV-in, так и TV-out, поддерживается программным обеспечением от ATI Technologies.

Нами была принята на испытание еще и карта от Hercules — Thriller3D, имеющая тоже Tv-in, однако, программное обеспечение для TV-in, выполненное, несколько странным образом, не смогло установиться под системой Windows 98, поэтому данная карта была исключена из обзора.

Возможности TV-in тестировались при разрешении экрана преимущественно в 1024х768 , при 64K цветов.

Виды разъемов видеокарт компьютера

Доброго времени суток, достопочтенные пользователи! На сегодняшний день я хочу поговорить про способы подключения монитора к видеокарте — про разъемы видеокарт. Современные видюхи имеют в наличии не один, а сразу несколько портов для подключения, чтобы была возможность подключить более 1-го монитора сразу. Среди этих портов есть как древние и ныне редко используемые, так и современные.

VGA-выход (D-Sub)

Сокращение VGA расшифровывается как video graphics array (массив из пикселей) или video graphics adapter (видеоадаптер). Появившейся в далеком 1987 году, 15-контактный и, как правило, синего цвета, рассчитан для вывода строго аналогового сигнала, на качество которого, как известно, может повлиять много разных факторов (длина провода, к примеру), в том числе RAMDAC на самой видеокарте, так что качество изображения через данный порт на разных видюшках может несколько отличаться.

До повсеместного распространения LCD-мониторов данный разъем был чуть ли не единственным из возможных вариантов подключения монитора к компу. Используется и сейчас, но лишь в бюджетных моделях мониторов с низким разрешением, а также в проекторах и некоторых игровых консолях, к примеру в консолях xbox последнего поколения от Microsoft. Не рекомендуется подключать через него Full HD монитор, ввиду того, что изображение будет смазанной и нечеткой. Максимальная длина VGA кабеля при разрешении 1600 x 1200 составляет 5 метров.

DVI (вариации: DVI-I, DVI-A и DVI-D)

Используется для передачи цифрового сигнала, сменил VGA. Используется для подключения мониторов высокого разрешения, телек.в, а также современных цифровых проекторов и плазменных панелей. Максимальная длина кабеля — 10 метров.

Чем выше разрешение изображения, тем на меньшее расстояние ее можно передать без потери качества (без применения специального оборудования).

Есть 3 вида DVI-портов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I (комбинированный):

Только цифровое подключение, даёт возможность избежать потерь в качестве изображения (особенно заметно на высоких разрешениях). Обеспечивает неискаженный вывод изображения за счет того, что видеосигнал не проходит двойное аналогово/цифровое преобразование, а передается напрямую в цифровом виде, как есть.

Крайне редкий тип аналогового подключения по DVI-порту, который по-сути ничем не отличается от VGA. В природе практически не встречается.

Универсальный, совмещает в себе два предыдущих вида сразу. В основном, на современных видюшках уже невозможно встретить VGA-порт, зато на всех есть DVI-I. Имея специализированный переходник к такому порту можно подключить VGA монитор.

Для передачи цифровых данных используют либо формат Single-Link, либо Dual-Link. Single-Link DVI использует один TMDS-передатчик, а Dual-Link удваивает пропускную способность и даёт возможность получать разрешения экрана выше, чем 1920 х 1200, к примеру 2560?1600. Так что для больших мониторов с крупным разрешением, либо предназначенных для вывода стереокартинки, конечно нужен как минимум DVI Dual-Link, или HDMI версии 1.3 (об этом чуть ниже).

Тоже цифровой выход. Основное его отличие от DVI в том, что HDMI, помимо передачи видеосигнала, может передавать многоканальный цифровой аудиосигнал. Звуковая и визуальная информация передается по одному кабелю сразу. Вначале разрабатывался дляTV и кино, а позднее получил широкую популярность у юзеров ПК. Имеет обратную совместимость с DVI посредством специального переходника. Максимальная длина обычного HDMI кабеля — до 5 метров.

HDMI представляет собой очередную попытку стандартизировать универсальное подключение для цифровых аудио и видео приложений, так что он сразу же получил мощную поддержку со стороны гигантов электроники (свой вклад в разработку внесли такие компании, как Сони, Хитачи, Панасоник, Тошиба, Томсон, Филипс), и как итог — большинство современных устройств для вывода изображения высокого разрешения имеют хотя бы один HDMI выход.

Кроме того, HDMI, как впрочем и DVI, — даёт возможность передавать защищенные от копипастинга звук и изображение в цифровом виде по одному кабелю при помощи HDCP. Только для реализации данной технологии понадобятся видеокарта и монитор, внимание! — поддерживающие данную технологию, о как. Опять же, на текущий момент есть несколько версий HDMI, вот коротко о них:

Читать еще:  Флешка не читается как восстановить данные

HDMI 1.3 — стандарт первой версии (1.0) имел пропускную способность в 5 Гбит/с, тогда как в версии 1.3 канал расширился до 10,2 Гбит/с. Тоже была увеличена частенько.а синхронизации до 340 МГц, что позволило подключать дисплеи высокого разрешения с крупным количеством цветов. В данный момент стала возможна передача сжатого звука без потерь в качестве ввиду новым стандартам Dolby. А еще начиная с версии 1.3 появился mini-HDMI, который в данный момент широко используется на видеокартах.

С приходом HDMI 1.4 появилась поддержка стереоизображения (3D), 4K и 2К разрешения (3840?2160 и 4096?2160 — соответственно). Был разработан micro-HDMI для миниатюрных устройств. Отличительной особенностью именно версии 1.4 — стала возможность создания Ethernet-соединения со скоростью до 100 Мбит/с — и все это по одному и тому же HDMI кабелю.

Из отличительных особенностей стандартна HDMI 2.0 можно выделить: увеличенную пропускную способность до 18 Гбит/с, что, к примеру, позволит передавать Full HD 3D картинку со скоростью 120 кадров в секунду; увеличенную частенько.у передаваемого аудио до 1536 кГц для самого высокого качества звука; добавлена поддержка мониторов и телевизоров с соотношением сторон 21:9.

DisplayPort

Появился в дополнение к DVI и HDMI, так как Single-Link DVI может передать сигнал с разрешением до 1920?1080, а Dual-Link максимум до 2560?1600, то уже разрешение в 3840?2400 для DVI недоступно. Максимальные возможности по разрешению у DisplayPort особо ничем не отличаются от того же HDMI — 3840 х 2160, однако, у него все же есть неочевидные преимущества. Одним из таких является, к примеру, то, что за использование в своих устройствах DisplayPort компаниям не придется платить налог — что, кстати, конечно, если речь идет о HDMI.

На фото красными стрелочками отмечены фиксаторы, которые не позволяют коннектору случайно выпасть из разъема. В HDMI даже версии 2.0 никаких фиксаторов не предусмотрено.

Как вы уже поняли, основным конкурентом DisplayPort является HDMI. У DisplayPort есть альтернатива технологии защиты передаваемых данных от кражи, только называется она чуть по-другому — DPCP (DisplayPort Content Protection). В DisplayPort так же, как и у HDMI присутствует поддержка 3D изображения, передачи звукового контента. Но, передача аудиосигнала по DisplayPort доступна только в одностороннем порядке. А передача Ethernet данных по DisplayPort вообще невозможна.

В пользу DisplayPort играет и тот факт, что с него есть переходники на все популярные выходы, такие как: DVI, HDMI, VGA (что немаловажно). К примеру, с HDMI существует только один переходник — на DVI. То есть, имея на видеокарте всего один разъем DisplayPort можно подключить старый монитор с одним лишь VGA входом.

К слову, так и осуществляется — сейчас все больше видеокарт выпускаются вообще без VGA выхода. Максимальная длина обычного DisplayPort кабеля может составлять до 15 метров. Но свое максимальное разрешение DisplayPort может передать на расстоянии не более 3 метров — зачастую этого хватает, чтобы соединить монитор и видеокарту.

S-Video (TV/OUT)

На старых видюшках порой встречается разъем S-Video, или, как его еще называют — S-VHS. В основном его используют для вывода аналогового сигнала на древние телеки, однако, по качеству передаваемого изображения он уступает более распространенному VGA. При использовании качественного кабеля через S-Video изображение передается без помех на дальности до 20 метров. В настоящее время крайне редко встречается (на видеокартах).

Как подключить видеомагнитофон к компьютеру для оцифровки кассет?

Добрый день. Как подключить видеомагнитофон к компьютеру. Совсем недавно видеомагнитофон являлся единственным средством для просмотра в домашних условиях различных видеофильмов, домашних, свадебных записей. Видео, снятого в путешествиях. Или, если нужно было просто поставить мультфильм своим детям.

Подобный гаджеты прошлого являлись очень удобными, так как в них есть возможность не просто смотреть ролик как с телевизора, но и пересматривать понравившиеся моменты, применив перемотку.

Но, на видео кассетах, которые и содержат нужное нам видео, существует свой предел просмотра. Это где-то 500 просмотров (может отличаться). Затем, четкость записи видео начинает снижаться и качество падает. Также, сама кассета может испортится. К примеру, в лучшем случае, просто порваться (тогда её можно заклеить). Или, магнитофон может её зажевать, что уже значительно хуже. Также, кассета может размагнититься.

Отсюда, становится понятным, что для сохранности вашей записи её лучше переписать на DVD диск или обычную флешь карту. Разумеется, сделать это можно только через компьютер.

Методы подключения видеомагнитофона к компьютеру

Разумеется, перед подобным переносом записи нужно вначале элементарно видеомагнитофон подсоединить к ПК. Давайте рассмотрим методы подобного подключения.

TV-тюнер. В своё время я тщательно выбирал это устройство для просмотра TV каналов на компьютере. Можете себе представить, как это было круто, смотреть телевизор через компьютер лет 17 назад! Да, это было что-то! Что интересно, на данный момент тюнер также может сослужить отличную службу, если вы благодаря ему сможете перезаписать видео с кассеты на ПК!

Если тюнер вы вытащили с компьютера, подсоединяем его к материнской плате в свободный слот. Далее, не забудьте добавить драйвера от него через DVD диск, который к нему прилагался (на фото отлично видно: 1 — вход аналоговой антенны, 2 — видео тюльпан, 3 — S-Video, 4 — Audio вход).

Для этого, внимательно просмотрите ваш тюнер со стороны разъёмов. Нас интересуют разъёмы для аудио и видео входов. Так называемые тюльпаны. Подобные разъёмы для тюльпанов должны быть и на видеомагнитофоне. Вы в них не запутаетесь. Красный тюльпан, соединяем с красным входом в тюнере и магнитофоне. Белый с белым.

Видеокарта. Также, очень простой метод соединения компьютера с видиком. Просмотрите на задней панели СБ все разъёмы, и, если там есть входы от тюльпанов (обычно они стоят именно на видеокарте или тюнере), вам очень повезло, не нужно приобретать дополнительное оборудование. Это карта RCA. Приобретаем шнур от тюльпанов (хотя, я подозреваю, что он у вас есть) и далее, как в первом варианте. Белый к белому, и т.д. Если у вас есть звуковая карта, к ней подсоединяем аудио тюльпан (на фото видеокарта с желтым тюльпаном видеовходом).

Бывает, что на самом видеомагнитофоне нет входов для тюльпанов. Но, должен быть вход для паука (специальный вход для соединения с телевизором прямоугольной формы). В этом случае приобретаем переходник от паука, до тюльпанов.

S-Video. На задней панели видеокарты может не быть разъёмов под тюльпаны. В подобном случае, посмотрите, какие именно там входы, и приобретите переходник под вашу видеокарту.

В любом случае, нужно посмотреть, какие входы есть в видеокарте в инструкции, и вам станет ясно, какой переходник вам нужен, и нужен ли он вообще. Также, советую посоветоваться со специалистом в компьютерном магазине. На картинке переходник HDMI с тюльпанами, отлично подходит к видеокарте выше. Хотя, можно было взять и VGA с тюльпанами.

Читать еще:  Переустановить флеш плеер

Если есть звуковая карта, аудио вход подсоединяем к ней. Если видеокарты нет (у вас простая видеокарта, которая находится на материнской плате), в таком случае, читаем дальше.

Карта видеозахвата. Также простой метод соединения ПК с магнитофоном. Её можно купить отдельно и вставить в системный блок, подсоединив к системной плате через свободный слот. Разумеется, нужно знать, как этот узел ПК выглядит. Это можно легко узнать в Яндекс Картинках. Далее, снимаем крышку с системника, и внимательно рассматриваем, есть она, или нет. Если вы сами побаиваетесь связываться с компьютерным железом, попросите это сделать мастера.

Внешний гаджет. Есть специальные приборы для соединения ПК с видеомагнитофоном. Например – ADVC 300. У них, как правило, есть входы для тюльпанов, и вход FireWare. Подсоединяем тюльпаны к ADVC 300, и далее, к компьютеру. Для этого гаджета необходимы драйверы, но, это не проблема, т.к. они идут в комплекте с прибором на диске.

Прибор для видеозахвата USB. Очень удобный метод соединения. Выглядит как флешь карта с кабелями тюльпанами. Он настолько прост, что даже не требуется инструкция. Вы уже знаете, как подсоединить провода тюльпаны. А саму флешку подсоединяем к USB. Подсоединив устройство, можно приступать к записи.

Рассмотрим инструкцию для подключения

Подсоединить видеомагнитофон методом USB прибора, вешнего гаджета или картой видеозахвата очень просто. Отсюда, мы разберём, как произвести соединение, применив тюнер или видеокарту.

  • В среднем, тюнер стоит примерно долларов 50. Более дешевый брать не рекомендую, так как он создаёт видео, которое имеет низкое качество. Как я упомянул, у него должны быть входы для тюльпанов.
  • Видеокарта S-Video подобных входов не имеет. Отсюда, необходим переходник S-Video с желтым тюльпаном и другим входом в магнитофон. Итак, подсоединяем кабель видео от ПК к видеомагнитофону.
  • Затем, звуковой кабель необходимо от звукового выхода подсоединить к аудиокарты или просто аудиовходу, если у вас звуковая карта отсутствует (у большинства людей её нет).
  • Разумеется, на компьютере должен быть плеер для воспроизводства видео. Можно применить обычный KMPlayer. Кроме этого, существуют специализированные программы, чтобы записать видео сигнал с видеомагнитофона.
  • К примеру, Pinnacle Studio, или любой другой похожий софт, вроде Movavi Video Suite. Очень желательно, чтобы это была не просто программа для записи видео, но, — отличный видеоредактор, так как во время записи на ПК с магнитофона есть большая вероятность ухудшения видео картинки.

Более подробную информацию по поводу видеоредакторов по записи видео с кассеты на компьютер, я собираюсь дать в ближайшей статье. Сейчас же, чтобы вам стал более понятным весь процесс, от подсоединения магнитофона, до начала записи, я предлагаю посмотреть видео.

Видео подключение видеомагнитофона к компьютеру

Вывод: — подсоединить видеомагнитофон к ПК довольно просто. Нужно лишь внимательно изучить детали вашего компьютера и заднюю панель магнитофона. Затем, выбрать, каким именно методом лучше воспользоваться в вашем конкретном случае. На мой взгляд, самым простым является USB гаджет с тройником. Но, если у вас есть, например, видеокарта с тюльпанами, или тюнер с ними же, зачем тратить лишние деньги? Кроме этого, час подобной записи стоит от 120 до 400 рублей, так что, есть неплохой способ заработать! Успехов!

Видеокарта с видеовходом в Москве

Разветвитель видеосигнала Matrox D2G-A2D-IF

Видеокарта Palit GeForce RTX 2070 1410MHz PCI-E 3.0 819.

Видеокарта GV-GPU 1card (GPU Display adapter 1card)

Видеокарта GIGABYTE GeForce GTX 1050 1392MHz PCI-E 3.0.

Видеокарта ASUS GeForce GTX 1050 Ti 1290MHz PCI-E 3.0 4.

Видеокарта Palit GeForce RTX 2060 1365MHz PCI-E 3.0 614.

Видеокарта Palit GeForce GTX 1050 1354MHz PCI-E 3.0 204.

Видеокарта PNY Quadro NVS 510 PCI-E 3.0 2048MB 128 bit.

Видеокарта Palit GeForce GTX 1060 1506MHz PCI-E 3.0 614.

Видеокарта MSI GeForce GTX 1060 1544MHz PCI-E 3.0 3072M.

Видеокарта GIGABYTE GeForce GTX 1080 Ti 1544MHz PCI-E 3.

Разветвитель видеосигнала Matrox T2G-DP3D-IF

Видеокарта PCI-E ASUS GeForce GTX 1050 3GB GDDR5 96bit.

Видеокарта Inno3D GeForce GTX 1660 Ti 1770MHz PCI-E 3.0.

Видеокарта GIGABYTE Radeon RX 580 1340MHz PCI-E 3.0 819.

Видеокарта Palit GeForce GTX 1060 1506MHz PCI-E 3.0 307.

Видеокарта SAPPHIRE AMD Radeon R5 230 , 11233-01-10G, 1.

Видеокарта PNY Quadro NVS 510 PCI-E 3.0 2048Mb 128 bit.

Видеокарта XFX GeForce 9600 GT 650Mhz PCI-E 2.0 512Mb 1.

Видеокарта GIGABYTE GeForce 210 590MHz PCI-E 2.0 1024MB.

Видеокарта GIGABYTE GeForce GTX 1050 1392MHz PCI-E 3.0.

Видеокарта PCI-E MSI GeForce RTX 2060 6GB GDDR6 192-bit.

Видеокарта GIGABYTE Radeon RX Vega 64 1276MHz PCI-E 3.0.

Видеокарта ASUS GeForce GTX 1060 1506Mhz PCI-E 3.0 6144.

Видеокарта Palit GeForce GT 730 902Mhz PCI-E 2.0 2048Mb.

Видеокарта Palit GeForce GTX 1050 Ti 1290MHz PCI-E 3.0.

Видеокарта ASUS GeForce GTX 1050 Ti 1379MHz PCI-E 3.0 4.

Видеокарта PNY Quadro P620 PCI-E 2.0 2048Mb 128 bit (VC.

Видеокарта MSI GeForce RTX 2060 1710MHz PCI-E 3.0 6144M.

Видеокарта Sapphire Radeon R5 230 625Mhz PCI-E 2.1 2048.

Видеокарта GIGABYTE GeForce GTX 1070 1620MHz PCI-E 3.0.

Видеокарта GV-GPU 4card (GPU Display adapter 4card)

Видеокарта MSI GeForce RTX 2070 1410MHz PCI-E 3.0 8192M.

Видеокарта GIGABYTE GeForce GTX 1660 Ti 1845MHz PCI-E 3.

Видеокарта MSI GeForce GTX 1050 Ti 1379MHz PCI-E 3.0 40.

Видеокарта ASUS GeForce GTX 1050 Ti 1290MHz PCI-E 3.0 4.

Видеокарта GIGABYTE P104-100 1607Mhz PCI-E 1.1 4096Mb 1.

Видеокарта GIGABYTE GeForce GT 710 954Mhz PCI-E 2.0 102.

Видеокарта MSI GeForce GTX 1070 Ti 1607MHz PCI-E 3.0 81.

Видеокарта MSI Radeon R7 240 600Mhz PCI-E 3.0 2048Mb 16.

Видеокарта PNY Quadro NVS 315 PCI-E 1024Mb 64 bit

Видеокарта ASUS Radeon R7 240 770MHz PCI-E 3.0 4096MB 1.

Видеокарта ASUS GeForce GT 710 954Mhz PCI-E 2.0 1024Mb.

Видеокарта ASUS Radeon R7 240 730MHz PCI-E 3.0 2048MB 1.

Видеокарта Inno3D N1070-4SDV-P5DS

Видеокарта ASUS GeForce GT 710 954Mhz PCI-E 2.0 2048Mb.

Видеокарта GIGABYTE GeForce RTX 2070 1620MHz PCI-E 3.0.

Видеокарта Palit GeForce RTX 2080 1515MHz PCI-E 3.0 819.

Видеокарта Palit GeForce GTX 1050 Ti 1290MHz PCI-E 3.0.

Видеокарта GIGABYTE GeForce RTX 2080 1815MHz PCI-E 3.0.

Видеокарты GV-GPU 3card (GPU Display adapter 3card)

Видеокарта PCI-E Zotac GeForce GTX 1080 Ti 5GB GDDR5X 3.

Видеокарта MSI GeForce GTX 1060 1544MHz PCI-E 3.0 6144M.

Видеокарта Sapphire FirePro W5000 825Mhz PCI-E 3.0 2048.

Видеокарта GIGABYTE GeForce GTX 1060 1582MHz PCI-E 3.0.

Видеокарта PCI-E ASUS GeForce RTX 2060 6GB GDDR6 192-bi.

Видеокарта HP GeForce GT730, 2Gb DDR5, 64bit, PCI-E, DV.

Видеокарта ASUS GeForce GT 710 954MHz PCI-E 2.0 2048MB.

Видеокарта Palit GeForce GT 710 954Mhz PCI-E 2.0 2048Mb.

Видеокарта GIGABYTE GeForce GT 710 954Mhz PCI-E 2.0 204.

Видеокарта Sapphire Radeon R5 230 625MHz PCI-E 2.1 1024.

XTO2-F2208F Видеокарта Matrox Коммутатор видеосигнала M.

Видеокарта для Asus W90, ATI 3850, 216-0709001

Видеокарта MSI GeForce GTX 1080 1657MHz PCI-E 3.0 8192M.

Читать еще:  Пассивное или активное охлаждение видеокарты

Видеокарта Palit GeForce GTX 1060 1506MHz PCI-E 3.0 307.

Видеокарта GIGABYTE GeForce GT 710 954Mhz PCI-E 2.0 204.

Коммутатор видеосигнала Matrox T2G-DP3D-IF TH2GO DIGITA.

Видеокарта Inno3D GeForce GTX 1060 1506Mhz PCI-E 3.0 61.

Видеокарта Palit GeForce RTX 2060 1365MHz PCI-E 3.0 614.

Видеокарта GIGABYTE GeForce GT 730 902Mhz PCI-E 2.0 204.

Устанавливаем ТВ-выход на любую видеокарту с помощью AverKey Lite

Абсолютное большинство продаваемых сегодня видеокарт имеют установленный ТВ-выход. Маленькое S-Video гнездо, иногда дублирующееся композитным разъёмом, открывает возможности по записи с компьютера на видеомагнитофон и просмотру фильмов с ПК на телевизоре. Но, тем не менее, остаётся значительная часть персональных компьютеров, не оснащённых каким бы то ни было ТВ-выходом. Некоторые компьютеры имеют старые видеокарты без TV-Out, в некоторых видеокарта интегрирована на материнскую плату, а у многих пользователей на столах стоят ноутбуки и тоже без ТВ-выхода. Персональному компьютеру в большинстве случаев легко сделать апгрейд видеосистемы, заменив старую видеокарту на новую с ТВ-выходом. В ноутбуках же этот процесс невозможен. А если понадобится сделать презентацию на оборудовании, имеющем лишь ТВ-вход, как, например, на обычном телевизоре или цифровой панели? Для таких случаев были разработаны специальные устройства, которые позволяют подключить к телевизору или любой другой аппаратуре с видеовходом любой компьютер, имеющий 15-контактный D-Sub выход на монитор.

Такие «внешние ТВ-выходы» позиционируются, как оборудование для презентаций и в зависимости от класса, могут обладать различными презентационными свойствами. Сегодня мы рассмотрим простейший пример такого устройства — AverKey Lite от компании AverMedia. Этот почти что карманный конвертер позволяет подключить телевизор к любому IBM-совместимому компьютеру, чтобы наслаждаться просмотром видео или компьютерными играми на экране телевизора.

То, что AverKey Lite рассчитан на обычного потребителя, а не профессионала, разъезжающего по презентациям с ноутбуком, который почему-то не имеет ТВ-выхода, говорит упаковка устройства: небольшая, цветная с двумя детьми на обложке. Через прозрачную обложку виден корпус AverKey Lite: он не больше сотового телефона или пульта дистанционного управления. Но прежде, чем мы возьмём его в руки, посмотрим на заявленные характеристики AverKey Lite.

Вход: сквозной, со стандартного 15-контактного VGA выхода видеокарты

Выход: стандартный 15-контактный VGA выход

Выходы на телеаппаратуру:

8-битный аналогово-цифровой конвертер (с поддержкой 16.7 миллионов цветов)

3-уровневый фильтр, устраняющий мерцания

Поддержка разрешений до 1024×768

Поддержка частоты горизонтальной развёртки 31.5-68.7 КГц

Поддержка частоты вертикальной развёртки 60-100 Гц

Поддержка стандартов PAL/NTSC

Питание от USB шины

Итак, AverKey Lite — это полностью аппаратное устройство, питающееся от шины USB и работающее автономно, без драйверов. Подключение к компьютеру и телевизору осуществляется по следующей схеме:

Итак, AverKey Lite физически представляет собой некую гидру с семью щупальцами-кабелями. С одной стороны находятся кабели, которыми устройство подключается к компьютеру: это два 15-контактных D-Sub разъёма, осуществляющими сквозное подключение AverKey Lite в разрез между видеокартой и монитором и один USB-коннектор, который здесь используется только для питания электронной начинки конвертера. С другой стороны комплект кабелей для подключения к телевизору. Один — четырёхконтактный S-Video и три составляющих компонентного выхода. Причём, интересно, что канал Y, входящий в состав этого компонентного выхода, является полноценным самостоятельным композитным выходом.

Правда, в комплекте нет ни изображённого на схеме SCART-RCA переходника, ни S-Video кабеля. Здесь есть только один композитный кабель, но довольно длинный (2 метра).

А вот кабели, которыми устройство подключается к компьютеру, не такие длинные — сантиметров 60, но этого вполне достаточно, чтобы корпус AverKey Lite можно было держать в руках, как бы далеко на столе ни находился сам компьютер.

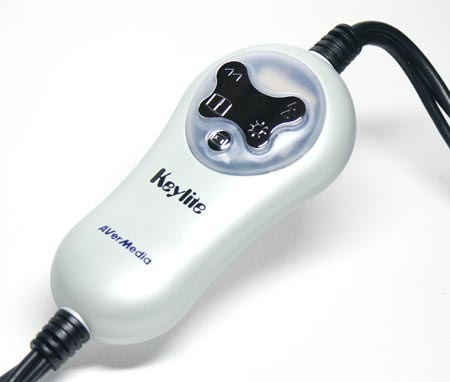

Тело этой гидры, корпус сделан компактным и эргономичным. На лицевой его стороне размещены пять кнопок на прозрачном пластике, который подсвечивается при включении компьютера. Четыре кнопки имеют общий корпус в форме бабочки. Две кнопки перемещают изображение в горизонтальной и вертикальной плоскостях, но только либо влево, либо вверх. Одна кнопка переключает резкость изображения между тремя уровнями. Рядом с ней установлен переключатель яркости изображения. И внизу, под бабочкой, располагается кнопка, изменяющая размер изображения: стандартный, увеличенный или на полный экран.

С обратной стороны корпуса располагается переключатель между режимами PAL и NTSC. По умолчанию он установлен в PAL и воспользоваться им можно только при наличии тоненькой иголочки. Так что сам он при транспортировке не переключится.

Подключить AverKey Lite достаточно просто: один кабель к видеокарте, один — к монитору и на выбор один из кабелей к телевизору. Ну и, естественно, USB кабель питания подключаем к одному свободному USB порту. Кабели, которыми AverKey Lite подключается к видеокарте и монитору не имеют экранирования, поэтому при прохождении через устройство сигнал от видеокарты искажается и в результате изображение на мониторе компьютера сильно «мылится». Но AverKey Lite предназначен, так сказать, для использования «от раза к разу»: подключил, посмотрел видео или сделал презентацию и отключил. В противном случае, при постоянном подключении, работать за компьютером будет комфортно в разрешениях 800×600 и 1024×768 при частоте обновления экрана 60-75 Гц, что, согласитесь, не очень удобно.

Просмотр видео на телевизоре — вполне посильная задача, с которой AverKey Lite справляется «на ура!». Кроме того, при подключении телевизора к компьютеру, вы по-прежнему можете работать за монитором и видеть изображение на телевизоре, что позволяют только видеокарты с поддержкой вывода изображения на два экрана. Так что вы сможете в Windows настраивать цветовую гамму в драйверах и сразу видеть, как это отражается на картинке телеэкрана.

Что же касается презентаций, то с этим возникает всего лишь одна проблема — низкое разрешение телевизора делает текст плохо читаемым, но это легко решается программно в настройках программ, с помощью которых просматривается презентация. В том случае, если вы не хотите запускать презентацию в режиме слайд-шоу, или программное обеспечение не поддерживает эту возможность (например, вы просматриваете PDF или DOC-файл), то очень кстати оказывается функция увеличения, предусмотренная в AverKey Lite. С её помощью, немного увеличив картинку, вы вынесете границы (панель инструментов, столбец прокрутки и панель задач) за пределы видимости экрана. На мониторе они по-прежнему будут видны, что позволит вам легко управлять презентацией с экрана ноутбука или компьютера, а на экране телевизора — уже нет.

Трудно сказать, что будет лучше — сделать апгрейд видеокарты до новой с поддержкой ТВ-выхода или приобрести AverKey Lite. Но в том случае, когда ТВ-выход нужен, а возможности модернизации оборудования нет, подобное устройство — единственный выход. Стоимость AverKey Lite находится в пределах 75$. Видеокарту с ТВ-выходом за эти деньги можно купить без особых сложностей, а вот поменять ноутбук не удастся. Поэтому несмотря на кажущуюся простоту и функциональность устройства, AverKey Lite стоит рассматривать как решение возможной проблемы, причём решение, на наш взгляд, весьма удачное как с технической стороны, так и по цене.

Мы благодарим компанию «Антарес», официального дистрибьютора продукции AverMedia за предоставленный образец AverKey Lite.

Михаил Дегтярёв (aka LIKE OFF)
29/01.2004
