Собрать 3d принтер своими руками

Как сделать 3D принтер своими руками: подробная инструкция

3D-принтер – это устройство, воссоздающее физические объекты из пластиковых и металлических слоев. Формирование деталей происходит, путем наложения экструдером, расплавленных материалов друг на друга со связывающим клеем. Будущий объект сначала создают в графическом редакторе на компьютере, а затем печатающая головка по контуру обрисовывает 3D-модель. Проще говоря, принтер, распечатывает в реале виртуально-нарисованный макет.

Многим пользователям хочется иметь интересные приборы, но они им не по карману. 3D – принтеры, как раз из этой категории. Они открывают много возможностей для хобби, работы и бизнеса.

Преимущества самодельного 3D принтера перед покупным

Сборка самодельного 3D принтера теперь доступна каждому. Для этих целей нужно иметь немного инженерного образования, навыков программиста, затраченное время и некоторую сумму денег, примерно в 25000 руб. Для многих легче потратить 15-20 тысяч на готовую модель. Но из-за дешевого качества китайской сборки прибор прослужит недолго. Такая причина вполне оправдана.

Основным отличием покупного 3D принтера является то, что корпус сделан из акрила и фанеры. Это ведет за собой ряд неприятных последствий:

  • прибор нуждается в постоянной калибровке цветов;
  • положение неустойчивое, и качество печати ухудшается;
  • жесткая печать комплектующих.

Главное преимущество самодельных 3D-принтеров над покупными заключается в качестве рамы. Можно использовать стальной материал. Это придаст лучшей фиксации аппарату и увеличит срок его службы.

Использование в домашних условиях позволит самостоятельно изготавливать детали, которые можно делать только на станках. Например, создать корпус авто.

Зачем собирать 3д принтер своими руками, и в чем его преимущество перед покупным, узнаете из этого видео:

Как собрать и сделать 3D принтер своими руками

Существует много разновидностей самодельных 3D принтеров. Одни формируют фигурки из гипса, другие печатают детали при помощи головки слоями. Есть варианты, формирующие предметы лазером или на полимере. Такие модели сложные в сборке и дорогие по цене. Да и предметы, изготовленные по этим технологиями, хрупки для того, чтобы их использовать в качестве запчасти для какого-либо прибора.

Для сборки трехмерного принтера своими руками понадобится набор следующих инструментов и навыков:

  • паяльник;
  • набор отверток;
  • шестигранники;
  • инструкция по сборке;
  • знания в электронике и инженерии.

Соблюдая простые правила, человек, обладающий вышеперечисленными инструментами и знаниями, сможет собрать прибор за короткое время.

Приобретение необходимых деталей и инструментов

В процессе сборки 3D-принтера понадобятся необходимые комплектующие:

  1. Рама – главная часть прибора. От ее тяжести, качества и устойчивости зависит дальнейшая работа аппарата. Постоянная борьба с некачественной печатью, а также повышенные скорости в работе уйдут на второй план. Идеальным выбором станет стальная рама Российского производства, которая стоит примерно – 5000 руб. В эту стоимость входят необходимые элементы крепежа.
  2. Направляющий вал. Он продается отдельно. Для сборки 3D принтера своими руками подойдет 1 комплект вала, который состоит из 6 деталей и стоит от 3000 руб. Для процесса необходимы полированные модели. От этого напрямую зависит качество печатаемых деталей.
  3. Шпильки М5. Для сборки понадобится 2 штуки, цена одной – 200 руб. Их можно приобрести в любом строительном магазине. Они должны быть идеально ровными. Для проверки можно расположить деталь на стеклянной поверхности и катать ее. Ровное изделие гарантирует беспрепятственную прокатку.
  4. Комплект подшипников, муфт и ремней. Это обязательные детали для сборки 3D принтера своими руками. Стоимость набора от 800 руб.
  5. Механический ограничитель. Важная деталь, без которой не реализуется процесс эксплуатации. Стоимость 1 штуки – от 25 руб. Для процесса понадобится 3 экземпляра. Опытные мастера приобретают четвертый вариант – на запас.
  6. Дисплей. Для сборки трехмерного принтера требуется монитор с картридером. Это необязательная деталь. Она нужна лишь при печати с компьютера.

В этом видео дается обзор комплектующих для самодельного 3D принтера:

Сборка механической части

Самостоятельная сборка – это трудоемкий процесс. Для его проведения не достаточно просто желания. На сборку 3D принтера уходит до 2 лет работы профессиональной команды. Для того, чтобы все действительно заработало, нужно быть предельно внимательным и соблюдать правила при сборке.

В сборке трехмерного принтера своими руками нет ничего сложного, если все запчасти будут приобретены и правильно установлены. Это касается деталей с электронным направлением.

Для процесса понадобится следующее:

  • RAMPS 1.4 – это основная плата 3D принтера, работающая на расширении Arduino. Именно к ней подключаются работающие модели, система и драйвера.

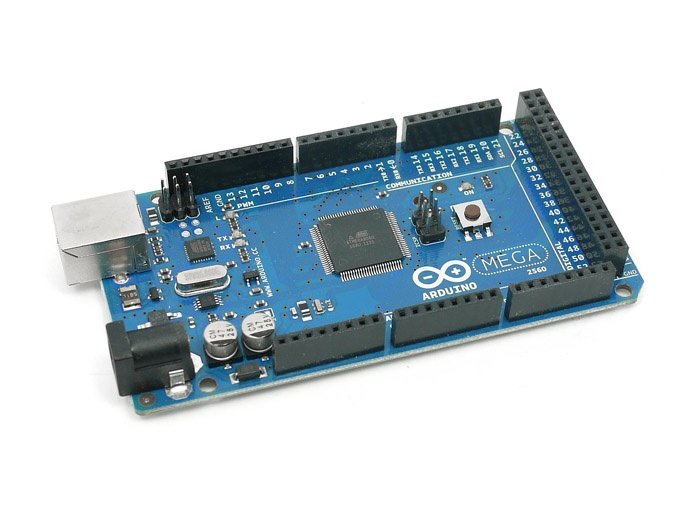

  • Arduino Mega 2560 R3 – это микроконтроллер, отвечающий за интегральные схемы и модули. Устройство достаточно просто подключать. Работает бесперебойно при правильной установке системы.
  • Драйверы А4988 – электронные компоненты, популярные драйвера шагового двигателя, работают от напряжения от 1 до 35 Вт.

Три эти детали обойдутся покупателю от 1100 руб. Важно иметь в виду то, что платы не подвержены горению, и не стоит покупать лишних деталей на запас.

В этом видео показана механическая часть самодельного 3д принтера:

Сборка радиоэлектронной части

Для подключения электроники понадобится стандартная схема, она будет приложена в инструкции по эксплуатации программного обеспечения – Arduino IDE. Затем настройки проводят в зависимости от возможностей прибора.

Особенностью сборки трехмерного принтера своими руками является то, что в данном типе электроники должен функционировать «мозг». Таковой деталью является Arduino 2560 R3. Прошивка будет заливаться именно на этот элемент. Его легко спалить из-за неправильного подсоединения полярности, подключая концы или установки шагового двигателя. Для этого, важно, чтобы сборкой занимался человек, имеющий опыт в этой сфере.

Загрузка и установка программного обеспечения

Установка программного обеспечения не менее важна, чем предыдущие процессы. За работу моторов отвечают шаговые драйверы. Они имеют построечный резистор, который выставлен на нужный ток и не нуждается в накрутке. В качестве запасной платы лучше использовать Arduino MEGA R3. Понижающий регулятор необходим для защиты напряжения платы. К примеру, понижение проходит с 12 до 5 Вт. Электроника, используемая при сборке 3D принтера своими руками, очень капризная и часто выходит из строя.

Довольно сложный механизм принтера нуждается в программном обеспечении. Необходимо провести подготовительные работы. Для этого понадобится официальная прошивка от 3D—diy. Заливка программы осуществляется IDE Arduino 1.0.6. На дисплее отображается кнопка Auto Home, которую следует нажать после.

В гибкой и точной настройке печати применяют программу Cura Software. Она позволяет настроить степень заполнения объекта и другие параметры печати:

  • диаметр сопла;
  • температуру плавления пластика;
  • толщину слоев.

Все эти параметры влияют на качество печати и результат. Проект Marlin лежит в основе прошивки и находится в открытом доступе для пользователей. Прошивка распространена и подходит для разных устройств, и настройки производятся по-разному. Коррективы вносятся в зависимости от особенностей трехмерного принтера.

Тестирование и настройка трехмерного принтера

Важно убедиться в правильном подключении концевиков и полярности для шаговиков. В случае, если движения каретки проходят в противоположную сторону от нужной, необходимо повернуть клемму на 180 градусов. Если после всех правильно проделанных процедур остался неприятный свист, то возможно дело в шаговиках. Для этого подкручивают подстроечные резисторы.

Для первой тестовой печати понадобится не менее 50 минут. Далее будет происходить диагностирование проблем тестовой детали в сравнении с другими результатами идентичных моделей. Таким образом, можно будет определить, с чем связана проблема печати. К примеру, это из-за неправильной конфигурации компьютера или технических характеристик.

Печать

Первая печать считается самой важной, так как от ее показателей зависит качество подключения, сборки и подсоединения контактов своими руками. Рекомендовано печатать первые модели из PLA-пластика. Также можно использовать любой вид гибкого прута. Это наиболее простая модель для сборки, обслуживания и ремонта. Обладает высоким качеством в сравнении с другими изделиями. Из-за своей распространенности по этому материалу можно найти кучу информации, отвечающей на интересующие вопросы.

Читать еще:  При включении ноутбука биос

В печатном аппарате можно устанавливать сразу 2 экструдера или один с двумя головками. После проведения процесса калибровки необходимо распечатать образец 1x1x1 см. Если слои сильно сдвинулись, значит, есть проблема перегрева двигателей. Для решения используют двигатели A4988 с микрошагом 1/16, силу тока настраивают на наименьшей позиции. Для того, чтобы добиться большего качества, проводят прошивку принтера.

В этом видео показан первый пуск самодельного 3д принтера:

Полезные советы

Для правильной сборки важно соблюдать инструкцию по применению и советы опытных мастеров, которые были выявлены путем проб и ошибок:

  • В сборке 3D принтеров своими руками не используют подшипников типа 625z, которые отвечают за крепление торцевых опор.
  • Ходовые винты помогут избавить от колебаний при высокой скорости работающей головки.
  • При сборке каретки используют стальную проставку черного цвета, но ее нет в комплекте с рамой. На замену приходят пластиковые втулки, которые подойдут для этих целей.
  • Монтирование креплений концевика должно происходить к передней стенке. В случае ошибки модели будут пропечатываться зеркальным образом. Новая прошивка не исправит проблемы. Единственный выход – перепаять клемму.
  • Соединяя части RAMPS и Arduino не стоит забывать и бесперебойной работе принтера. Для этого ардуино отвязывают от питания с платы RAMPS. Диод, отвечающий за эту функцию, выпаивают или отрезают. Регулятор припаивается на входе питания и выставляется на отметке 5 Вт.

Совсем недавно мало кто задумывался о сборке 3D принтера своими руками. На данное время эта тема очень востребована. Специалисты научились изготавливать детали для аппарата самостоятельно. Преимущество самодельных моделей в сравнении с заводскими заключается в цене и лучшем качестве. Наиболее большую разницу можно разглядеть у китайских устройств.

Полезное видео

Как сделать 3д принтер своими руками на базе ардуино, узнаете из этого видео:

Плюсы и минусы самодельного 3D-принтера

Несколько десятков лет назад люди мечтали заиметь обычный принтер, ведь завораживала лишь одна мысль, что текст из компьютера можно вывести на реальную бумагу! Время прошло, и теперь этим, мягко говоря, никого не удивишь 🙂 Другое дело – печать реальных предметов!

Самостоятельно создать 3D принтер сможет только человек, хорошо разбирающийся в электротехнике, который умеет работать руками и головой, и знает, как правильно применить свои таланты на практике. Не помешает также понимание, хотя бы, базовых основ работы и сборки/разборки ЧПУ станков.

Какие бывают 3D принтеры

В начале стоит понять, что же такое 3D-принтер, какие виды сейчас существуют. В этой статье речь пойдет о принтере, который создает предметы из ABS пластика. Но существуют 3D-принтеры, которые «печатают» предметы из гипса, или с помощью лазера, или работающие на особом полимере. Однако, у подобных систем есть ряд недостатков – это их дороговизна, сложность в обслуживании и эксплуатации. Кроме того, все вещи, создаваемые при помощи подобных принтеров, очень хрупкие. Возможность их применения зачастую ограничивается только демонстрацией.

Самодельный 3D принтер

Устройства, о которых пойдет речь в этой статье, могут создавать очень надежные, прочные предметы, которые можно использовать по любому назначению. Не так давно в США разгорелся скандал из-за пистолета, напечатанного на подобном 3D-принтере. Также, широко применение их в механике, можно создавать детали, которые будут использоваться в производстве. ABS-пластик очень надежный материал, он удобен в использовании и, что не менее важно, прочен. Именно рынок таких принтеров в настоящее время переживает период бурного развития.

Каковы основные части ABS 3D-принтера?

Основные части это:

  1. непосредственно корпус
  2. шаговые двигатели
  3. направляющие части
  4. печатающая головка
  5. элементы питания
  6. различные контроллеры

Как мы видим, составные элементы похожи с устройством обычного ЧПУ станка, но обладают рядом отличительных особенностей.

Сколько будет стоить 3Д принтер собранный своими руками?

На рынке электротехники стоимость 3D-принтеров колеблется от 500 до 3000 долларов США и выше. Цена относительно невысокая для такого полезного и технологически сложного устройства. Вам нужно уяснить, что все составные части придется покупать в розницу, а это однозначно дороже, чем оптовые цены, по которым их покупают производители.

Цена корпуса колеблется от 100 до 250 долларов США. На самом деле, корпус можно собрать практически из любого подручного материала: пластика, металла или даже из фанеры! В стоимость входит непосредственно стоимость материала плюс стоимость работы по изготовлению корпуса. Стоит учесть, что каркас лучше изготовить при помощи лазерной резки, ведь у него очень большие требования по ровности и точности.

Гораздо проще дело обстоит с шаговыми двигателями. Их цента составляет около 30 долларов. В стандартном 3Д-принтере стоит 4 двигателя. Получается, нам нужно 120$ долларов. Цена направляющих частей колеблется в районе 100-300 долларов. Всё зависит от типа и качества. Но экономить на них очень опасно, ведь именно они влияют на то, будут ли производимые предметы точные. Самые лучшие направляющие это линейные, но их цена выше в несколько раз!

Готовый предмет из пластика

Печатающая головка служит для того, чтобы создать тонкую нитку из пластика. В его комплект входит шаговый мотор, устройство нагревания, термометр, вентилятор и сопло. Стоит всё это в районе 60-150 долларов. Плюс стоимость элементов питания составит около ста долларов.

А вот с контроллерами дело обстоит намного интереснее. Ведь это технически сложные составляющие, изготовить которые самому, практически невозможно! Придется их купить и довести до ума, чтобы они могли самостоятельно управлять нашим принтером.

Задачи, которые выполняет контроллер, самые сложные – это управление всеми частями принтера, будь то направление шаговых двигателей или регулировка температуры. К тому же, необходимо взаимодействие с компьютером и программой. Общая стоимость надежного контроллера составит от 200 до 500$ (скорее 500 :)) Закупка остальных элементов, будь то контакты, различные шестеренки или вспомогательные ремни, обойдется еще в сто долларов.

В итоге, стоимость готового принтера составит от 700 до 1500$. Плюс потраченные усилия и время (а это в эквиваленте ещё столько же или даже больше в 2-3 раза). Кого это всё не пугает, я отправлю на сайт конкретных реализаций принтеров http://www.3dindustry.ru/how-to-build-3d-printer/

Какие ещё есть варианты?

К сожалению, своими руками изготовить работающий и надежный ABS-принтер практически невозможно 🙁 На создание подобных устройств уходит несколько лет работы слаженной команды инженеров. Существует много сложностей, хоть и кажется, что самому собрать все нужные части не так уж и тяжело.

В настоящее время на рынке представлено множество китов (от английского kit – комплект). Это специальный набор для самостоятельной сборки. Бывают полные комплекты или наборы только основных составляющих. Цена колеблется от 500 до 900 долларов, все зависит от комплектации и качества комплектующих.

Набор (Kit) для сборки принтера

При использовании Kit`а все немного проще, лишь бы в него входили контроллер и печатающая головка. Но и тут могут возникнуть сложности.

Какие проблемы нас поджидают в процессе самостоятельной сборки?

Можно выделить целый ряд сложностей:

  • первое и самое очевидное – собрать устройство без зазоров. Даже с небольшими шатаниями каркаса принтер будет работать некорректно;
  • недорогие самодельные устройства может заклинить. Это вытекает из первой проблемы. К сожалению, дешево и надежно бывает очень редко;
  • третья проблема – это возня с контроллерами. Их работа может быть ненадежна, со множеством сбоев;
  • не стоит ожидать от самодельной печатающей головки превосходных результатов в точности. Изготавливаемые детали будут хуже, чем у принтеров от производителя.
Читать еще:  Как пользоваться биосом на ноутбуке

Смысл моих рассуждений не в том, чтобы убедить Вас, что создать работающий 3D-принтер невозможно. Важно понять, как на самом деле обстоят дела в процессе изготовления, и какие проблемы Вам предстоит решить. Даже если представить, что вы найдете все нужные части, у вас будет надежная схема и чертеж, у Вас будет очень много работы, предстоит изучить большой объем специальной информации.

Я хочу сказать, что заниматься этим имеет смысл только ради собственного удовольствия, т.е. когда Вам важен сам процесс! К тому же, учитывая разницу между самодельным принтером и изготовленным на заводе, всё-таки легче купить готовый агрегат, который создавали настоящие профессионалы своего дела.

Комплектующие для 3D принтера. Собираем сами.

  • Цена: около 20 тысяч за 3Д принтер
  • Перейти в магазин

Статьи про ЧПУ станок в сообществе Мysku были приняты с положительными отзывами, и мне в личку стали поступать предложения замутить что-то такое же, но для 3Д принтера.
Небольшая статья про подбор комплектующих для H-бота, примерные цены, ссылки на полезные ресурсы

Итак, после прюшеподобных конструкторов и дельты типа Kossel всегда хочется собрать еще один, да побольше, да поточнее))) Быстрее, выше, сильнее!

Коллективное бессознательное приходит к выводу, что нужен принтер типа CoreXY или H-bot, недорогой, большой (250х200 или 300х200), с хорошими характеристиками. На Али есть конструкторы подобных их профиля 2020, что-то типа Flying bear p902. Но спешу разочаровать, отзывы средние. Печатают хорошо, как и все китайские конструкторы, после основательной доработки.

Так как уже длительное время просматривал, интересовался разработками и стоимостью новых принтеров, в том числе и отечественных, то примерно определился с возможной моделью. Это один из принтеров ZAV. Принтер имеет открытый софт (по большей части стандартный), стандартные комплектующие с китайских магазинов (что очень сильно снижает конечную стоимость) и поддержку в виде сообщества с инструкциями, советами, 3Д моделями.

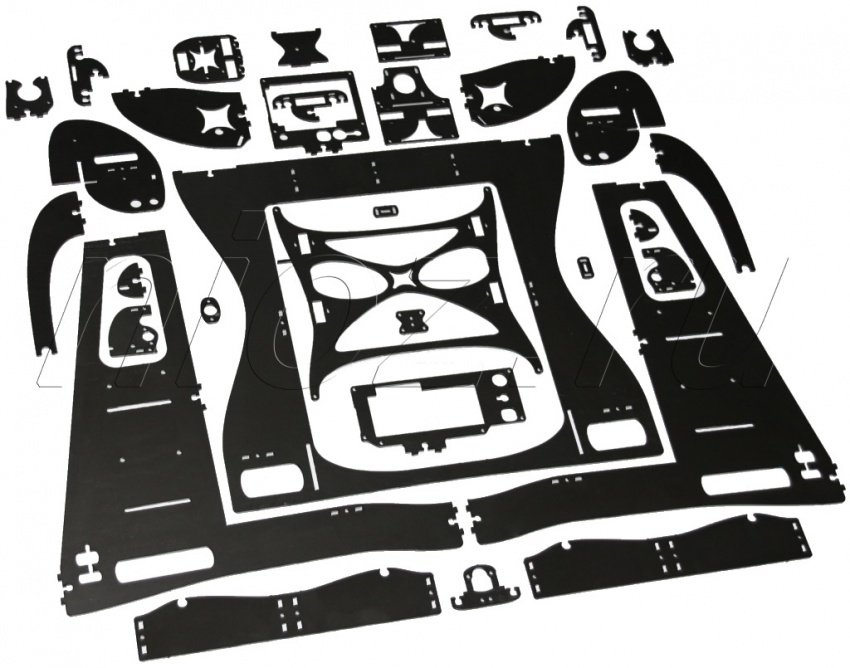

В общих чертах, покупается сборочный комплект, в который входит фанерный корпус, пластиковые детали для сборки, как правило, также напечатанные на принтере. Реже входят металлические детали, необходимые для сборки. У ZAV это металлический портал, хотэнд и скоба крепления хотэнда.

Механическая часть

  • Корпус, КИТ набор «ZAV-MAX plus»
  • Комплект крепежа (в местных магазинах)

Валы и направляющие

  • Валы линейные каленый диаметр 12 мм длина 400 мм 2 шт

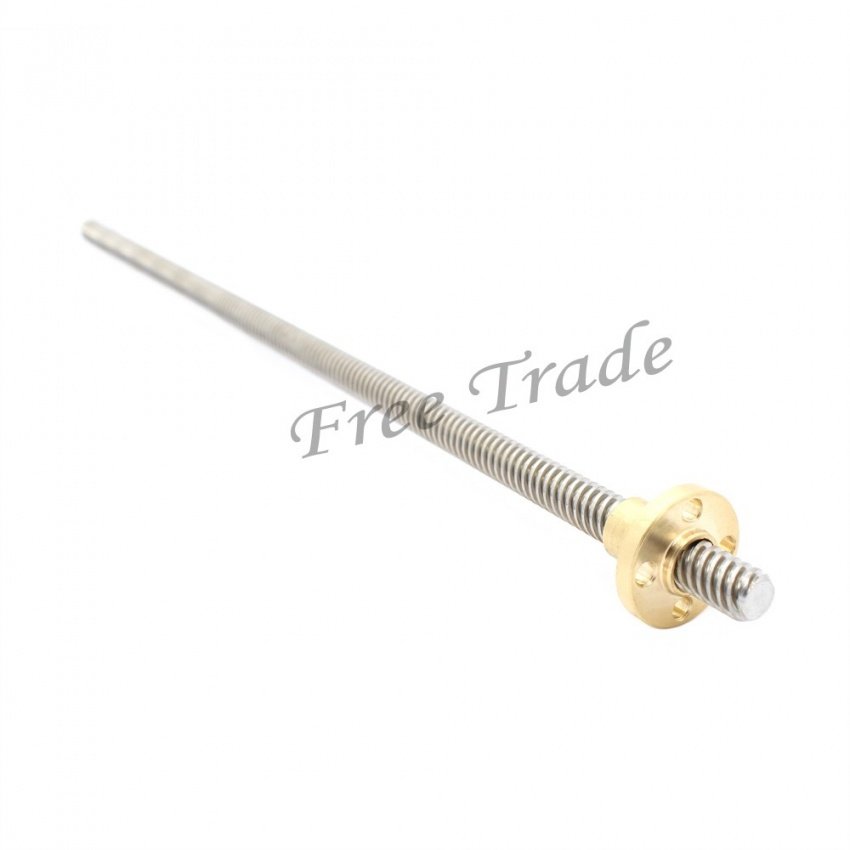

  • Трапеция THSL-350-8D с медной гайкой
  • Рельса MGN9 длиной 350 мм с кареткой H
  • Рельсы MGN9 длиной 250 мм с кареткой H 2шт Сопряжение двигателей и ременная передача
  • Муфта шагового двигателя 5 x 8 x 25 мм
  • Ремень передаточный 6мм длина 10 м и Ролики GT2 на 20 зубов диаметр 5 мм ширина 6 мм

Фланец втулки F623ZZ 3 x 10 x 4 мм или обводной ролик 6 шт
Подшипники осей

  • Линейные подшипники 12 мм LM12UU

Подшипник 608 (22 x 8 x 7 мм)
Блок hotend
Набор сопел для печати (10 шт)
E3D V6 термобарьер с тефлон. Трубкой/ 1.75 мм
Радиатор ZAV
Алюминий блок для E3D V6 16 x 16 x 12 мм

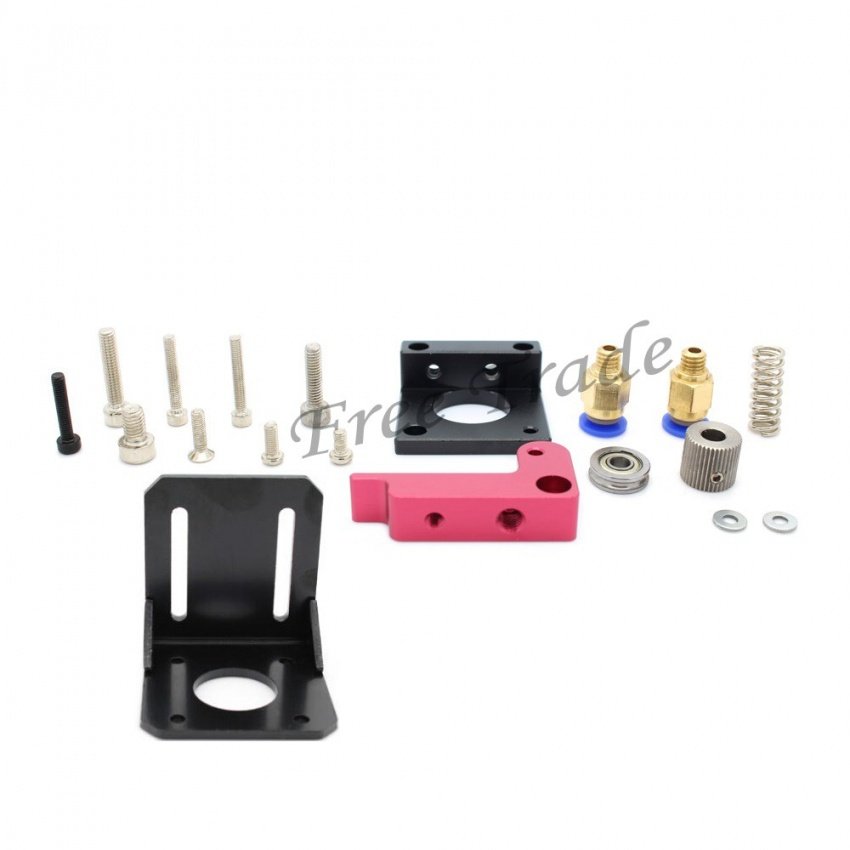

Экструдер
Шестерня MK8 подачи прутка
Миниатюрный подшипник 623zz 3 x 10 x 4 мм
Пружина прижима подшипника к подаче 1.2 мм x 20 мм
Тефлоновая трубка под 1,75 мм с двумя фитингами
Прочее
Пружина диаметр 4.8 мм длина 8 мм
Утеплитель
Скотч алюминиевый
Каптоновый скотч
Теплопроводный клей

Электрическая часть

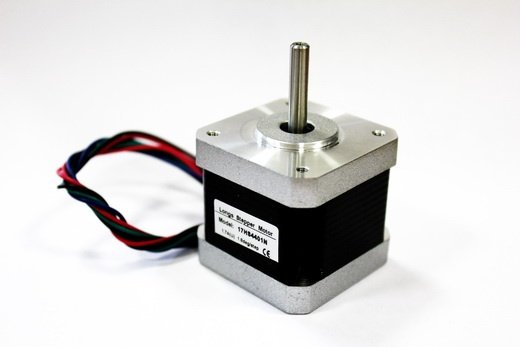

  • Шаговые двигатели Nema 17 42
  • Плата MKS gen 1.4
  • Плата MKS Sbase 32bit
  • Драйвер шагового двигателя A4988
  • Драйвер шагового двигателя Drv8825
  • Экран 12864 (128×64 точек)
  • Модуль энкодера для arduino KY-040
  • Считыватель для SD карты
  • Вентилятор 50x50x10 12 v 2 pin
  • Вентилятор 40x40x15 12 v 2 pin
  • Стол MK2B размер 300×200
  • Нагреватель hotend 12V 40W длина 20 мм
  • Микропереключатель для Makerbot MK7 / MK8
  • Микропереключатель KW4-3Z-3
  • Термистор 100 К ом NTC 3950
  • Набор проводов 14 шт
  • Трубка изоляции
  • Провод 2 жильный сечением от 1.5 мм2 длина метр
  • Разьем IEC320 220 V
  • Блок питания 12v от 360 W

Примерная стоимость комплекта деталей $210. С Sbase и MKS-TFT будет подороже.
Итоговая стоимость принтера 20 000р, если покупать все по списку.
В целом получается неплохой принтер, дешевле, чем брать готовый комплект (это около 28тысяч)

Итак, часть комплектующих на месте. Винт, валы, подшипники и некоторые другие запчасти были вот в этом обзоре.

Установленные валы на 12мм в корпус будущего принтера.
В зависимости от длины нужно отпилить в размер (400мм)

Рельса MGN9
Корпус можно покрасить

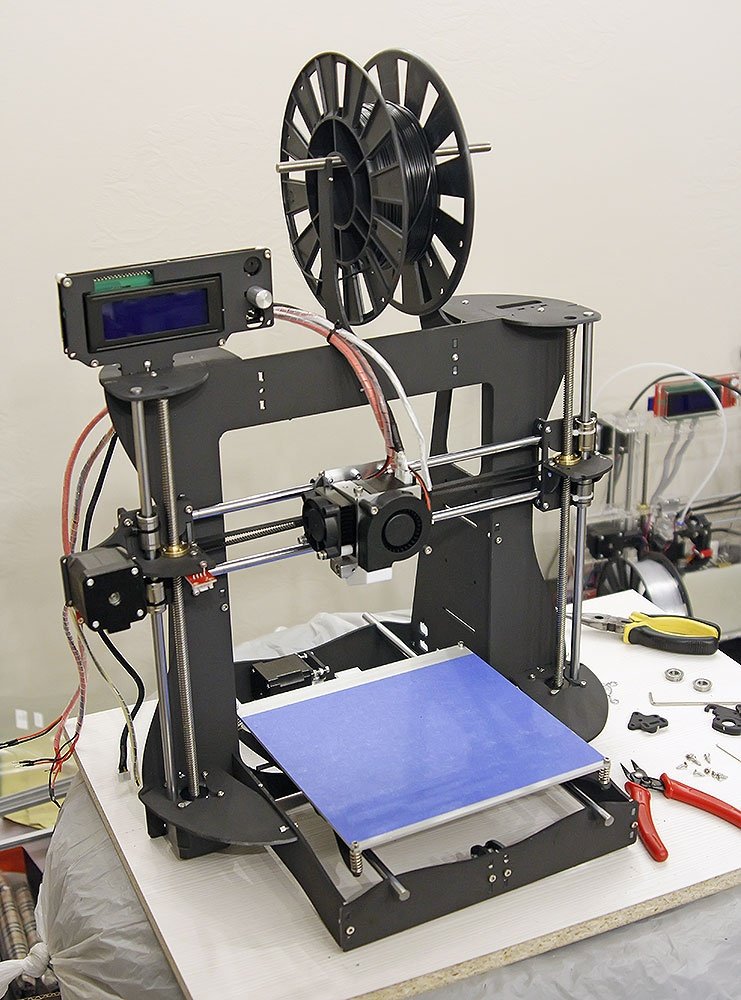

Мой принтер в достройке, вот фото с выставки ZAV
Полезные ссылки:
Детали для печати ZAV
Официальная группа ZAV в ВК
Инструкция по сборке

Альтернативные проекты
Проект tiger Ультимейкер
Ультимейкер от Ивана Пластмасски

В комментариях справедливо указали на хороший проект: СПринтер

Как сделать 3D-принтер своими руками: инструкция и советы

Самостоятельное создание аддитивного принтера — трудоёмкий процесс. Такое устройство не получится сделать за один вечер, а его настройка также может занять дополнительное время. Стоимость сборки при самостоятельном поштучном заказе компонентов может превысить цену бюджетного 3D-принтера, изготовленного фабрично. Но приложив некоторое количество усилий и ознакомившись с рекомендациями по сборке, вы сможете создать 3D-принтер своими руками, и он будет идеально подходить под ваши потребности.

Выбор и покупка деталей

Сборка 3D-принтера своими руками обойдётся дешевле всего, если заказывать детали в китайских интернет-магазинах. Самый популярный сайт, на котором можно найти весь набор комплектующих — AliExpress. Для формирования списка компонентов определитесь с конструкцией будущего устройства. Если у вас нет опыта в создании подобных девайсов, воспользуйтесь тематическими форумами для поиска списка комплектующих и последовательности их сборки своими руками. В случае отсутствия определённых элементов — их можно заменить на другие, при условии совместимости характеристик.

Какой бы ни была выбранная конструкция, вам понадобится стандартный комплект основных компонентов:

  • Набор проводов и винты, чтобы собрать 3D-принтер своими руками.
  • Корпус аппарата или металлическая рама для принтеров открытого типа.
  • Блок питания на 12В.
  • Комплект электроники (зачастую Arduino Mega 2560 R3 + шаговые драйверы).

Обратите внимание! Чтобы сэкономить при покупке на AliExpress, используйте сайты, предоставляющие cashback. Фиксированный процент от каждой покупки будет возвращён на личный счёт после подтверждения заказа. Деньги с этого счёта вы сможете вывести на карту или кошелёк электронной платёжной системы.

Сборка корпуса

Чтобы сделать корпус трёхмерного принтера, подойдёт любой материал достаточной жёсткости, поставляемый в листах. Первым делом следует смоделировать конструкцию или найти готовую схему в Интернете. После этого можно приступить к вырезанию отдельных деталей. При наличии электролобзика или другого инструмента для резки такую работу можно выполнить самостоятельно. Если нужных инструментов нет, рекомендуется заказать услуги лазерной резки.

Для работы с ABS-пластиком предпочтительна закрытая конструкция устройства, сохраняющая высокую температуру в камере. Быстрое или неравномерное застывание такого пластика может вызвать трещины или привести к осаждению печатаемой модели. Если же вы планируете использовать принтер для печати при помощи полилактида (PLA), используйте открытый корпус или предусмотрите возможность его открытия. Печать этим типом пластика требует отвода тепла и постоянного охлаждения.

Для корпуса 3D-принтера подойдут листы толщиной 6 мм. В зависимости от выбранного материала, они могут быть прозрачными или нет. При недостаточной жёсткости конструкции установите алюминиевые или стальные уголки по бокам. Также можно сделать корпус из небольшого телекоммуникационного шкафа или другого предмета. При наличии второго 3D-принтера детали корпуса нового устройства можно распечатать на нём. Самые популярные материалы, применяемые для создания каркаса своими руками:

Читать еще:  Asus eee pc вход в биос

Важно! Корпус из фанеры хорошо гасит вибрацию, возникающую при печати.

Установка деталей и окончательная сборка

После изготовления корпуса нужно установить компоненты принтера и настроить работу электроники. При сборке важно соблюдать правильную последовательность установки деталей. Учитывайте, что в процессе работы устройства может проявляться вибрация. Все винты должны быть хорошо затянуты, а основные компоненты аппарата необходимо прочно зафиксировать. По окончании сборки проведите пробную печать на созданном 3D-принтере.

Важно знать! Как правило, окончательная стоимость 3D устройства, сделанного своими руками, составляет 20-30 тысяч рублей.

3D-принтер комплект для сборки против самосборного, что дешевле?

3D печать и 3D принтеры уже давно вошли в обиход, из года в год цена на сами принтеры, комплектующие и расходные материалы падает все ниже и ниже. Читая многочисленные форумы, где владельцы именитых брендовых принтеров стоимостью от 50 000 до 250 000р., жалуются на те же проблемы, что и на дешевых само сборных, я задумался. Если разницы нет, зачем платить больше? Я уже опробовал на практике 2 готовых набора 3D-принтеров из Китая и качеством остался весьма доволен. Остается один интересный момент, что же выходит дешевле? Собрать самому из комплектующих или купить один из наборов?

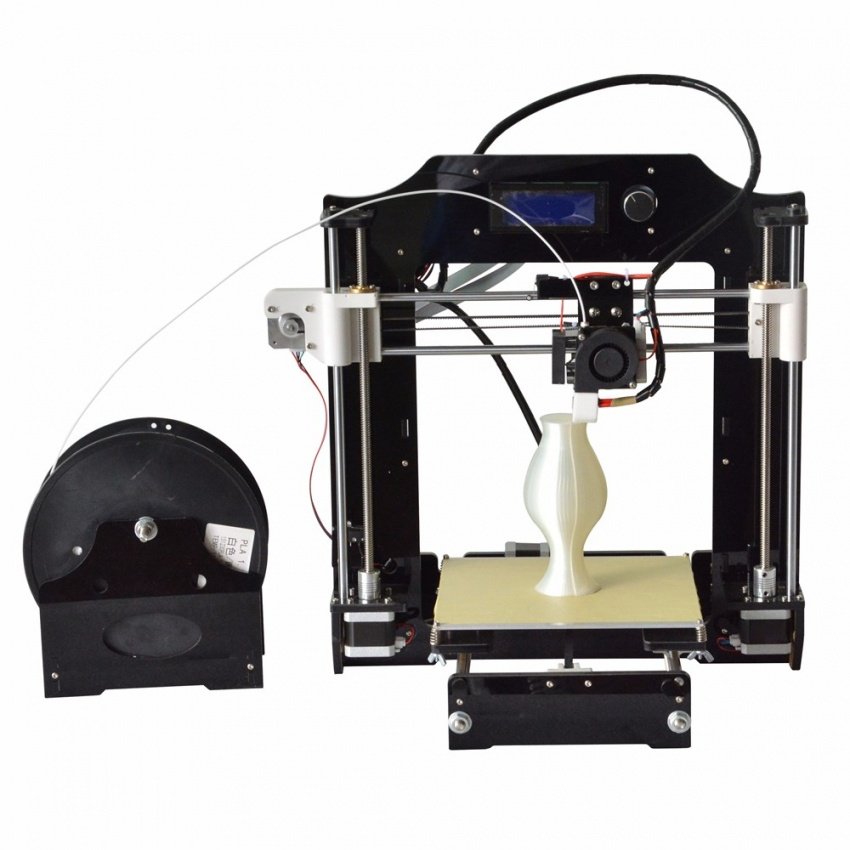

На фото мой принтер из предыдущего обзора — JG Aurora, переодетый в стальную раму. В принципе я только заменил раму и всё, но принтер стал выглядеть намного лучше. Печатать он особо лучше не стал, до этого и так было все в порядке, но на определенные мысли меня это натолкнуло. Почему обязательно нужно брать наборы с брендом, будто китайский или европейский и переплачивать им, пускай и немного в случае с Китаем, но все же. А если взять комплектующие без рамы, а раму купить уже тут в России? Не выйдет ли это дешевле?

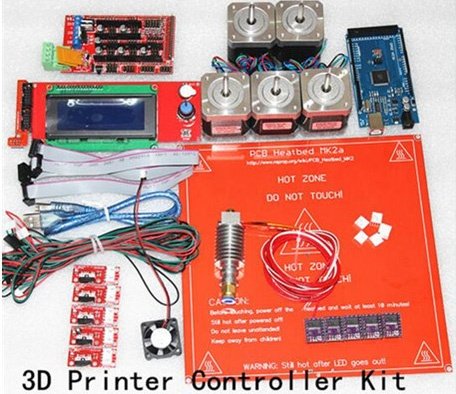

Я начал искать самый дешевый набор для 3D-принтера на всеми известном сайте и нашел подходящий за 8 700р. примерно. Цена уже с доставкой.


Давайте рассмотрим этот набор подробнее.

Основа любого 3D-принтера это мозги. Мозги тут стандартные — Arduina Mega 2560 и шилд для нее – Ramps 1.4.
В принципе это стандарт и большинство принтеров собраны на этой схеме. Более дорогие платы, например MKS Gen или Base так же в своей основе имеют ту же Arduin’у.
Главное тут посмотреть Ramps на наличие не пропаянных мест или наоборот лишних наплывов, из-за этого чаще всего у людей бывают проблемы.

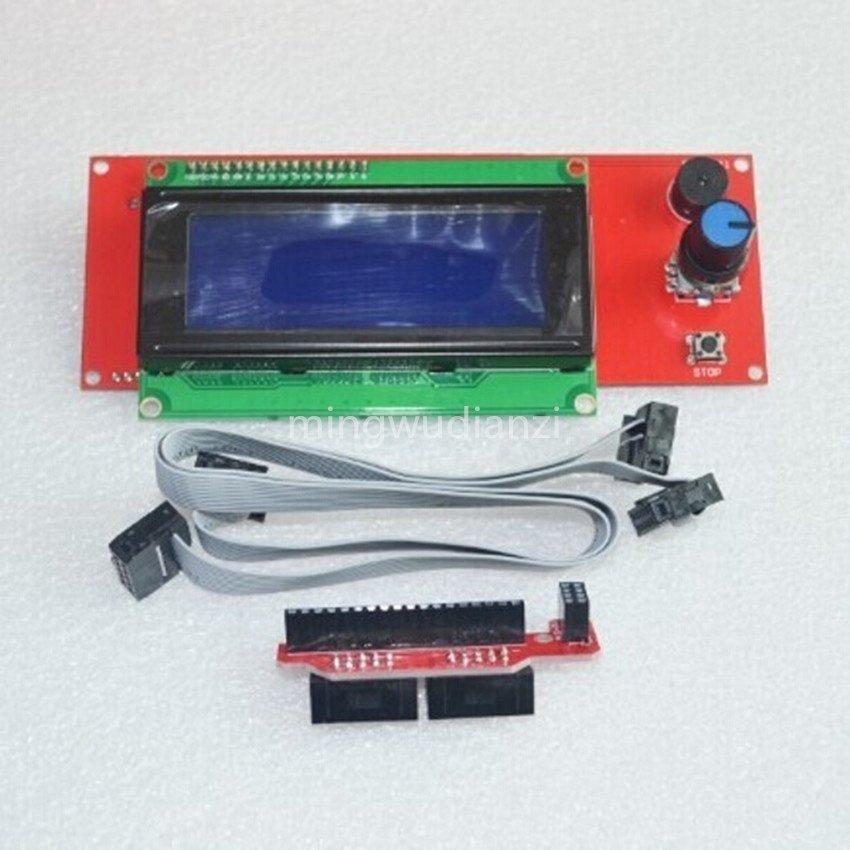

Далее. Я вижу в данном наборе присутствует четырехстрочный экран LCD2004 с карт-ридером. Это очень удобное дополнение, я уже год не пользуюсь связкой 3D-принтер + компьютер. Закидываю G-код для печати на карту памяти и принтер печатает автономно.


Красная платка это переходник для Ramps с выводами под этот экран, она есть в комплекте, как и провода для экрана.

Драйвера, провода, концевые выключатели. Это все есть. Драйвера обычные – DRV8825, концевые выключатели на платах, провода без оплетки. Дешево и сердито, но эффективно. К драйверам так же положили радиаторы. Моторы тут так же стандартные для большинства 3D-принтеров, это шаговые моторы NEMA17.

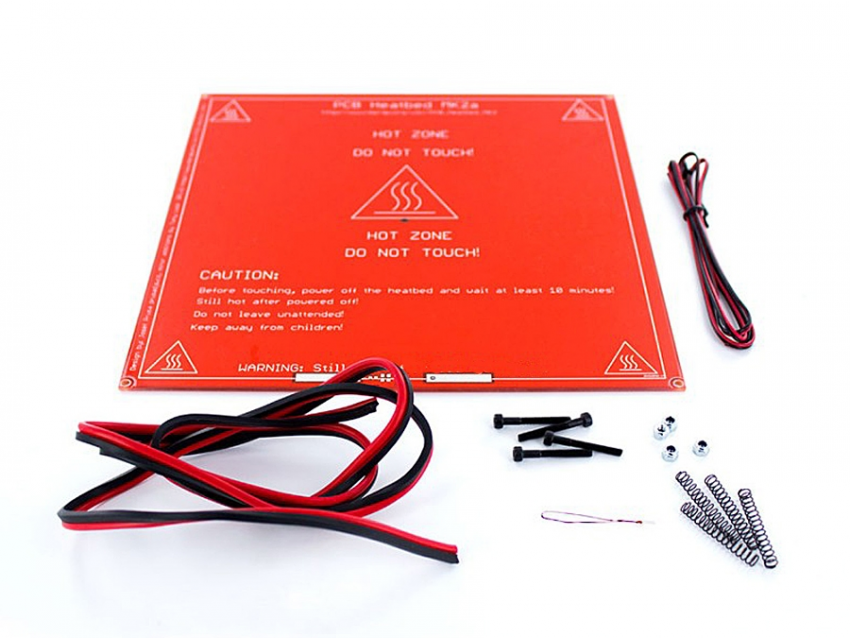

Так же в наборе есть нагревательный элемент для стола – плата МК2А на текстолитовой основе. Для меня это более удачный нагреватель чем версия МК3, который интегрирован на алюминиевую пластину. Дело в том, что я печатаю на стекле и дополнительная прослойка между стеклом и нагревателем мне ни к чему. МК2 быстрее будет нагреваться.

И венцом данного набора является печатающая голова в виде клона E3D версии 5. Голова идет в собранном виде с нагревательным элементом и терморезистором. Недостает только проталкивающего механизма для пластика — экструдера. А так как моторов тут 5, значит нужна только небольшая часть экструдера. Под этот элемент необходим экструдер типа боуден, это значит пластик будет подаваться по ПТФЕ трубке к нагретому соплу. ПТФЕ трубки я на картинке не вижу, хотя продавец пишет что она в комплекте, возможно он имеет в виду маленькую тефлоновую трубку внутри термобарьера.

Теперь чего недостает в наборе.

Ну основной недостающий элемент – это рама. Я покупал 2 типа стальных рам от Nioz и Soberistanok. Nioz собирается легче и не требует никаких печатных элементов, но в комплекте нет болтов. Соберистанок кладет в комплекте болты, но сама рама использует несколько напечатанных элементов, не имея принтера, которых не так просто достать. Обе рамы вырезаны в Челябинске и при цене примерно 3000-3500р. без покраски и весе 3-5 кг. доставляются транспортной компанией. За доставку из Челябинска в Москву за раму я отдал чуть менее 600р.


Стоимость рамы 3800 + доставка получается 4400р.

Помимо рамы нужно добавить валы, подшипники, трапециевидные или обычные винты и шпули с ремнем.

Валы как и раму, лучше брать у нас в России, они выходят дешевле чем на Алиэкспресс. Например набор валов для данной рамы у того же Nioz выйдет 1380р.

Трапецивидные винты с гайкой на али почти в 2 раза дешевле и выходят примерно в 800р за пару.
Остается добавить только Bowden экструдер и пару шпулей с ремнем.

Экструдер так же лучше взять на али: Bowden Extruder — 600р.

Тут уже присутствует крепление мотора к раме и используется хорошая каленая стальная шестерня с мелкими зубьями.

Ремень GT-2 можно взять у того же продавца: ремень GT-2 — 200р., тем более он уже с 2-мя шпулями.

Подшипники – 400р.за 12 штук, чего вполне достаточно.

И нужно еще добавить блок питания это еще примерно 1400р.

Итого выходит примерно 17900р.

Останется только залить через Arduino IDE на плату прошивку Марлин и отрегулировать параметры под ваш принтер. Подставлять нужные параметры в прошивку удобно при помощи калькулятора, например такого: http://prusaprinters.org/calculator/

Теперь рассмотрим набор для сборки, например самый дешевый – Annet A6.
По ссылке производитель указан как Infitary, но это точно клон достаточно популярного Annet A6, возможно с некоторыми доработками.


Давайте сравним его с набором представленным выше. Тут уже есть трапециевидные винты и даже с алюминиевыми демпферами. Установлен более дорогой экструдер типа Direct и уже с обдувом, что положительно сказывается при печати пластиками типа PLA или HIPS.
Нагревательный стол более дорогой – МК3, хотя МК2 для меня более привлекательный. Плата управления не бутерброд из Mega + Ramps а что-то посолиднее, в описании нет названия платы, но на вид там все в порядке, напоминает что-то из линейки MKS.

Присутствует так же экран 2004 с картридером и дополнительно имеется подставка для катушки с пластиком.

Цена за такой набор 3D-принтера примерно 14200р.

То-есть получается разница в примерно 4000р. Что как раз соответствует стальной раме. А принтеры со стальной рамой продают уже за 25 000р., например, в том же Челябинске.

В принципе я подозревал, что взять набор 3D-принтера от Китайцев выходит примерно так же как собирать самому по частям, только в наборе уже все налажено и подходит друг к другу а в самосборном принтере придётся еще и разобраться что куда подключить и повозиться с прошивкой.

Еще один вариант получить недорогой 3D-принтер остается – покупка на авито и пр. через объявления, но тут нужно чаще мониторить доски объявлений в поисках хороших предложений, да и то, в итоге можно получить проблемный экземпляр.

Ссылка на основную публикацию
Adblock
detector
